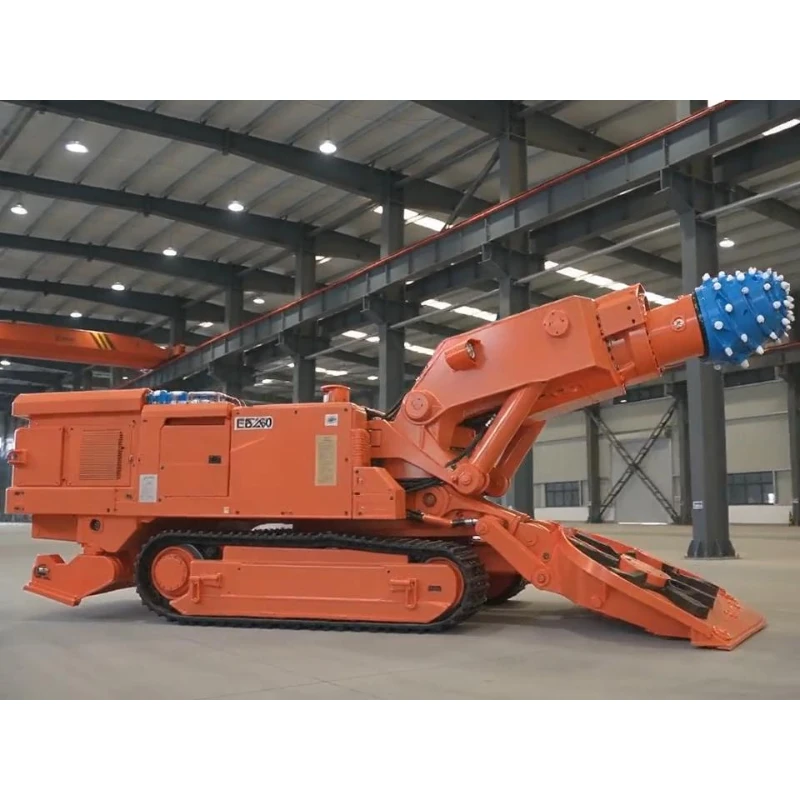

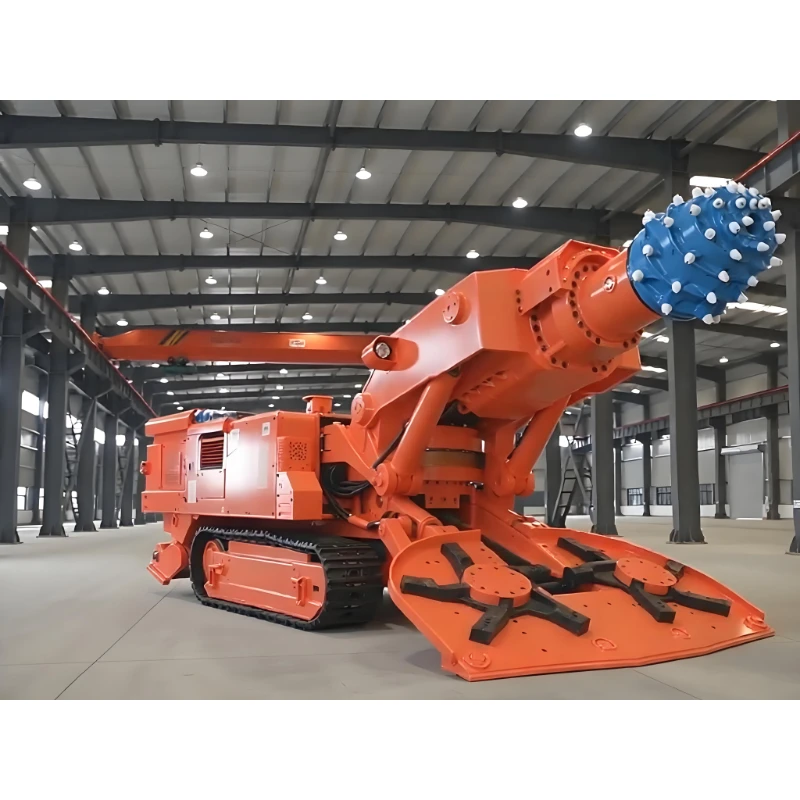

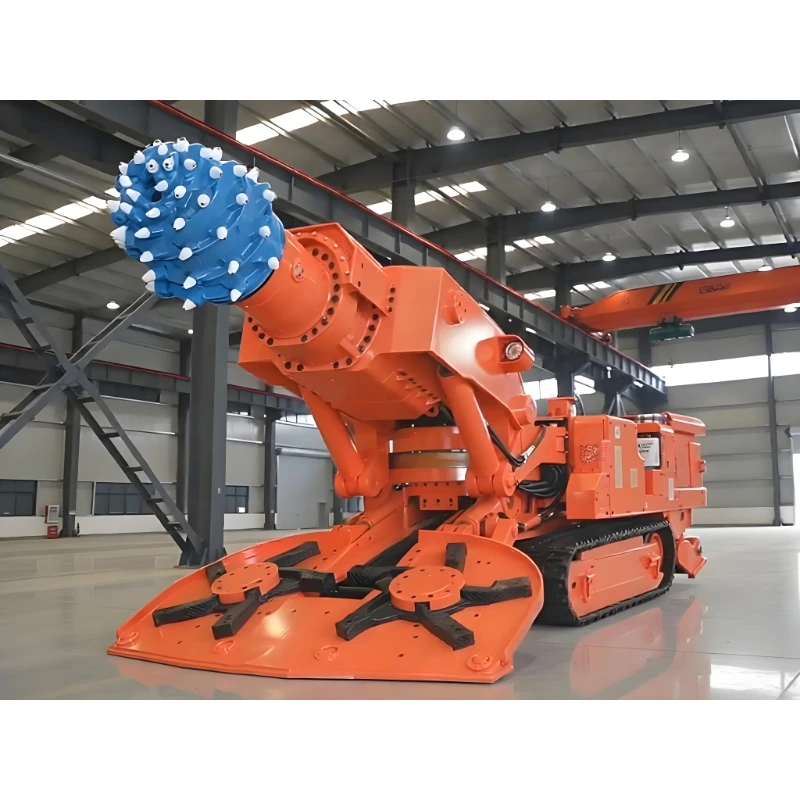

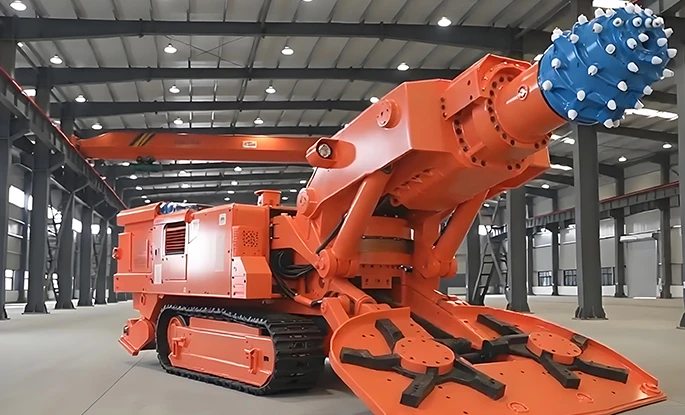

EBZ260 Проходческий комбайн стрелового типа
Проходческий комбайн стрелового типа EBZ260 - это мощный проходческий комбайн большого сечения, разработанный для шахт с твердыми породами по всему миру и предназначенный для крупномасштабной проходки дорог с широким пролетным строением на большие расстояния. Оснащенный мощным режущим двигателем мощностью 260 кВт, он разрушает породу с прочностью на одноосное сжатие до 100 МПа и обеспечивает оптимальную производительность и экономию при эксплуатации в обычных условиях при давлении породы 65 МПа.
Проходческий комбайн стрелового типа EBZ260 - это мощный проходческий комбайн большого сечения, разработанный для шахт с твердыми породами по всему миру и предназначенный для крупномасштабной проходки дорог с широким пролетным строением на большие расстояния. Оснащенный мощным режущим двигателем мощностью 260 кВт, он разрушает породу с прочностью на одноосное сжатие до 100 МПа и обеспечивает оптимальную производительность и экономию при эксплуатации в обычных условиях при давлении породы 65 МПа. Его диапазон резания составляет 2,8–5,1 м в высоту и 3,6–6,05 м в ширину, что обеспечивает максимальную площадь резания за один проход в 30,8 ㎡ для формирования крупногабаритных участков дорожного полотна за одну операцию. Модульная раздельная конструкция позволяет перевозить самый тяжелый неразъемный элемент весом до 10,1 тонны, что обеспечивает удобную трансграничную перевозку и сегментированный подземный транспорт. Двухрежимные двигатели масляного насоса регулируют выходную мощность для различных сценариев, что делает его подходящим для шахт по добыче металла и каменного угля с труднопроходимыми пластами в качестве эффективного решения для крупномасштабного строительства дорог.
| Гусеничный комбайн EBZ260 – Основные параметры | |
| Общий вес (т) | 85 |
| Длина корпуса машины (м) | 11.57 |
| Высота корпуса машины (м) | Защитная пластина 1.82 / Горизонтальная режущая головка 2.44 |
| Наружная ширина колеи (м) | 2.82 |
| Общая ширина собирающей головки (м) | 3.2 / 3.6 |
| Установочная высота среза (м) | 2.8 – 5.1 |
| Установочная ширина пропила (м) | 3.6 – 6.05 |
| Площадь среза (м2) | 10.1 – 30.8 |
| Способность к восхождению (°) | ±18 |
| Вырез режущей головки (мм) | 200 |
| Вырез собирающей головки (мм) | 420 |
| Максимальная / экономичная прочность горной породы на одноосное сжатие (МПа) | 100 / 65 |
| Опорное давление на грунт (МПа) | 0.19 |
| Мощность режущего двигателя (кВт) | 260 |
| Скорость вращения режущей головки (об/мин) | 37 |
| Мощность двигателя масляного насоса (кВт) | 132 / 160 |
| Подача напряжения | AC1140V – 50 Гц |
| Максимальные размеры неразъемной детали (м) | Основная рама: 4,14 × 1,5 × 1,61 (может быть разделена) Передний желоб: 2,84 × 0,71 × 0,66 Задняя опорная рама: 1,54 × 2,58 × 1,52 |
| Максимальный вес неразъемной детали (т) | 10.1 |
Высокая производительность при разрушении горных пород в сверхтвердых слоях
Режущий двигатель мощностью 260 кВт с высоким крутящим моментом работает стабильно со скоростью 37 об/мин с достаточным запасом мощности, что позволяет избежать пробуксовки при работе с плотными породами и прослоями твердых пород. Он надежно удерживает породу давлением до 100 МПа, сохраняя при этом высокую производительность для обычных пластов давлением 65 МПа, хорошо адаптируясь к участкам добычи полезных ископаемых с высокой и изменчивой твердостью пород.
Широкий ассортимент профилирующих профилей для различных характеристик дорожного полотна
Сечение формовки варьируется от 10,1 до 30,8 мм, что позволяет удовлетворить требования при строительстве больших транспортных магистралей и магистральных проездов. Точное перемещение режущей головки создает гладкие боковые стенки проезжей части и значительно сокращает количество повторных обрезок вручную, что повышает общее качество строительства проезжей части.
Прочное шасси для тяжелых условий эксплуатации обеспечивает стабильную мобильность на пересеченной местности
85-тонная машина равномерно распределяет вес по гусеницам шириной 2,82 м; давление на грунт 0,19 МПа обеспечивает отличную защиту от скольжения и проседания на грязном и мягком грунте. Благодаря наклону в ±18°, глубине выгребания грунта режущей головкой 200 мм и глубине выгребания грунта лопаткой 420 мм, он эффективно очищает дорожное покрытие от скопившейся пустой породы. Лопаты доступны шириной 3,2 м и 3,6 м, что обеспечивает широкий охват для сбора навоза, что соответствует высокой производительности при проходке туннелей и сводит к минимуму время простоя, вызванное засорением материала.
Двухдиапазонный масляный насос обеспечивает баланс производительности и энергопотребления
Операторы переключаются между гидравлическими режимами мощностью 132 кВт и 160 кВт: режим мощностью 160 кВт обеспечивает полную гидравлическую мощность для прорыва горных пород в тяжелых условиях, в то время как режим мощностью 132 кВт сокращает затраты на электроэнергию при обычной проходке туннелей, что обеспечивает долгосрочную экономию при эксплуатации.
Модульная раздельная транспортировка упрощает развертывание на глобальных горнодобывающих площадках
Разборные модули, включающие основную раму, передний транспортер и заднюю опорную раму, поставляются отдельно с приемлемым весом одного компонента для прохождения узких подземных транспортных коридоров. Совместимый с общепринятым в мире шахтным источником питания переменного тока напряжением 1140 В-50 Гц, он стабильно работает при длительных высоких нагрузках благодаря широко совместимым запасным частям, что облегчает техническое обслуживание на месте за рубежом.
