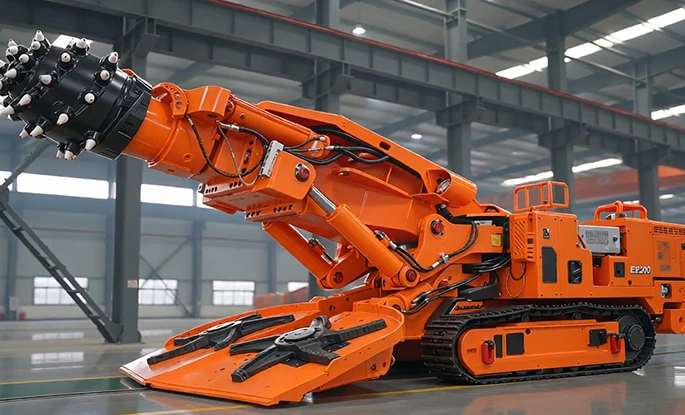

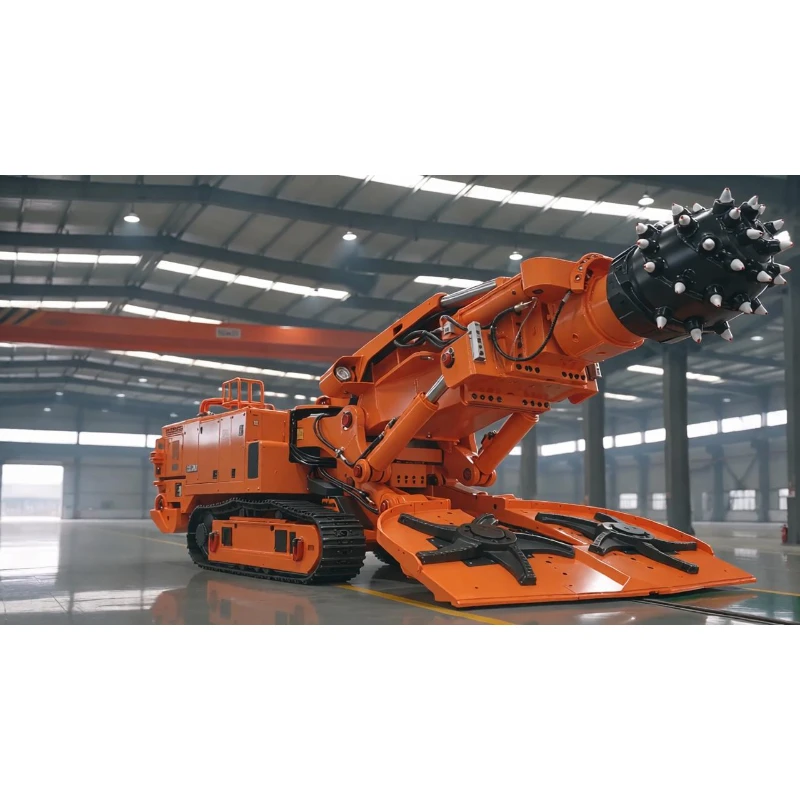

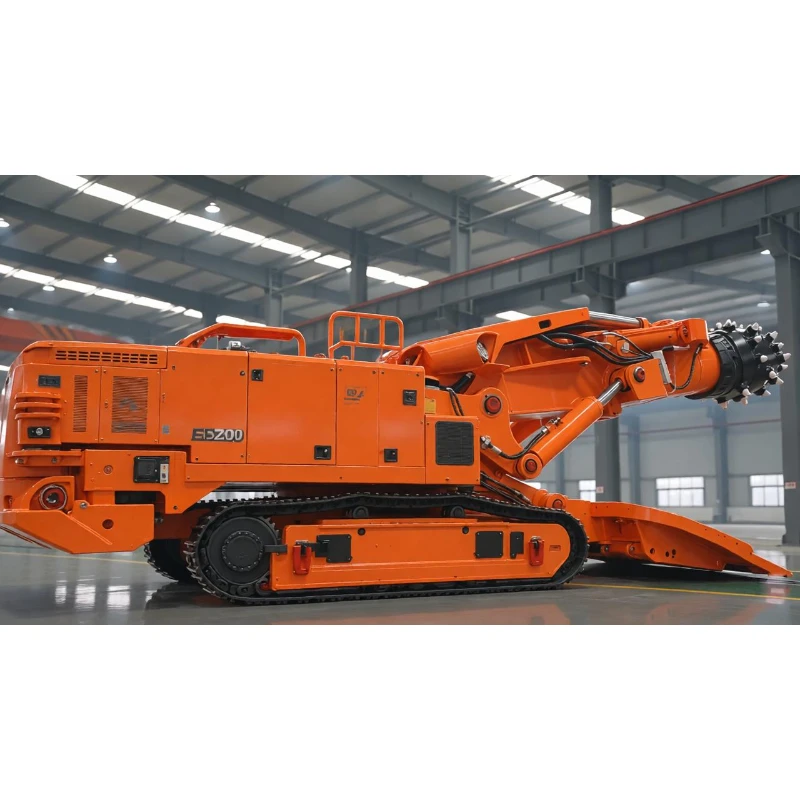

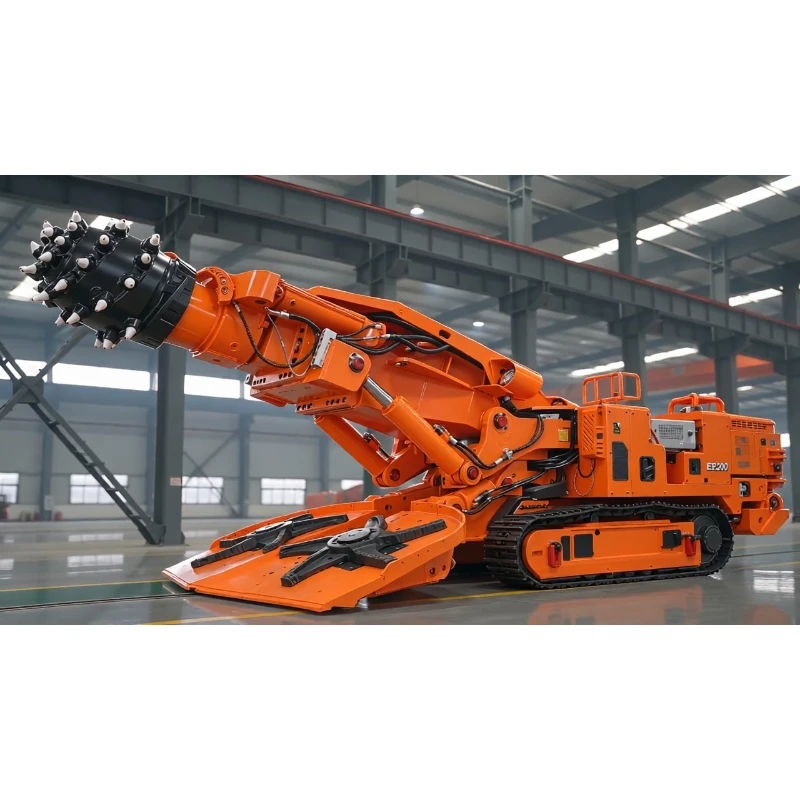

EBZ200 Проходческий комбайн стрелового типа
Стреловой проходческий комбайн EBZ200 ‑ это мощное и высокоэффективное проходческое оборудование, объединяющее в себе резку породы, погрузку материала и гусеничную транспортировку. Он оснащен режущим двигателем двойной мощности (200 кВт/110 кВт) и режущей головкой с телескопическим ходом 700 мм, что позволяет резать породу с прочностью на одноосное сжатие до 85 МПа и обеспечивает экономичную производительность при 60 МПа. При умеренном общем весе и компактной компоновке его основная рама может быть разделена для сегментированного подземного транспорта в соответствии с дорожными полотнами различных размеров поперечного сечения. Разработанный исключительно для высокоэффективных земляных работ без встроенных анкерных модулей, он может быть заменен на нашу серию болтовых шахтных комбайнов той же мощности для сценариев, требующих одновременной выемки грунта и поддержки.
Стреловой проходческий комбайн EBZ200 ‑ это мощное и высокоэффективное проходческое оборудование, объединяющее в себе резку породы, погрузку материала и гусеничную транспортировку. Он оснащен режущим двигателем двойной мощности (200 кВт/110 кВт) и режущей головкой с телескопическим ходом 700 мм, что позволяет резать породу с прочностью на одноосное сжатие до 85 МПа и обеспечивает экономичную производительность при 60 МПа. При умеренном общем весе и компактной компоновке его основная рама может быть разделена для сегментированного подземного транспорта в соответствии с дорожными полотнами различных размеров поперечного сечения. Разработанный исключительно для высокоэффективных земляных работ без встроенных анкерных модулей, он может быть заменен на нашу серию болтовых шахтных комбайнов той же мощности для сценариев, требующих одновременной выемки грунта и поддержки.
| Основные параметры стрелового проходческого комбайна EBZ200 | |
| Общий вес (т) | 58 |
| Длина машины (м) | 10.5 |
| Высота машины (м) | Защитная пластина 1.72 / Уровень режущей головки 2.10 |
| Наружная ширина колеи (м) | 2.54 |
| Общая ширина собирающей головки (м) | 3.2 |
| Установочная высота среза (м) | 2.5–5.1 |
| Установочная ширина пропила (м) | 3.6–6.5 |
| Площадь среза (м2) | 9–33 |
| Возможность уклона (°) | ±18 |
| Зазор под режущей головкой (мм) | 250 |
| Недостаточный зазор между сборными головками (мм) | 356 |
| Макс./Экономичная прочность породы на одноосное сжатие (МПа) | 85/60 |
| Опорное давление на грунт (МПа) | 0.14 |
| Мощность режущего двигателя (кВт) | 200/110 |
| Скорость вращения режущей головки (об/мин) / Телескопический ход (мм) | 46/23 / 700 |
| Мощность двигателя масляного насоса (кВт) | 90/110 |
| подача напряжения | AC1140V ~ 50 Гц |
| Максимальные размеры неразъемной детали (м) |
Основная рама 3,25×1,39×1,47 (возможна раздельная сборка) Передний скребковый конвейер 4,05×0,79×0,62 Задняя опорная рама 1,534×2,5×1,276 |
| Максимальный вес неразъемной детали (т) | 6.1 |
Мощная двухскоростная режущая головка с длинным телескопическим ходом для превосходной обработки твердых пород
Двухступенчатый режущий двигатель работает со скоростью 46 об/мин и 23 об/мин; телескопический ход 700 мм обеспечивает гибкое профилирование дорожного полотна и максимальную прочность горных пород 85 МПа. При типичном давлении 60 МПа он обеспечивает стабильное энергопотребление и высокую скорость продвижения. Площадь среза колеблется от 9 ° до 33 ° для аккуратного формирования дорожного полотна.
Широкий охват поперечного сечения для гибкой адаптации дорожного полотна
Установленная высота среза: 2,5–5,1 м; установленная ширина среза: 3,6–6,5 м, подходит для небольших и больших участков дорожного полотна. Длина машины 10,5 м и высота крышки 1,72 м создают компактные очертания для легкого перемещения по дорогам с нормальным дорожным просветом.
Низкое давление на грунт обеспечивает стабильное движение по сложной местности
58‑тонный агрегат с шириной колеи 2,54 м обеспечивает низкое давление на грунт в 0,14 МПа, что обеспечивает отличную защиту от погружения. Возможность подъема на высоту ±18° надежно справляется с волнистыми подземными склонами. Глубина выгрузки режущей головки 250 мм и глубина выгрузки лопатки 356 мм очищают поверхность пола, гарантируя плавное перемещение.
Широкая лопатка для эффективного сбора и непрерывной выгрузки
Лопата шириной 3,2 м эффективно собирает рассеянную породу и предотвращает ее засорение даже в условиях густой породы, обеспечивая равномерную транспортировку материала в соответствии с интенсивным ритмом проходки туннелей.
Раздельная транспортировочная конструкция и совместимый с шахтами источник питания обеспечивают простоту обслуживания.
Разъемная основная рама обеспечивает сегментированную транспортировку; самая тяжелая неразъемная деталь весит всего 6,1 тонны, что позволяет преодолевать узкие подземные переходы. Двигатель масляного насоса с двойной настройкой (90 кВт/ 110 кВт) работает в паре с напряжением переменного тока 1140 В и частотой 50 Гц, что соответствует основным стандартам угольных шахт, обеспечивая низкую частоту отказов и удобное плановое техническое обслуживание при длительной сменной работе.
Индивидуальная предпродажная техническая поддержка в соответствии с реальными условиями проекта
Мы предоставляем полный комплекс предпродажных технических услуг, включая подбор оборудования, планирование решений и схему раздельного демонтажа в соответствии с геологией рудника заказчика, размерами проезжей части и транспортными ограничениями. Мы предлагаем рекомендации по адаптации площадки, чтобы избежать потенциальных эксплуатационных рисков и предоставить полную информацию для реализации зарубежных проектов.
Комплексная послепродажная поддержка за рубежом для минимизации потерь при простоях
Мы предоставляем удаленное техническое руководство по эксплуатации и техническому обслуживанию оборудования, а также полный спектр оригинальных запасных частей. Диагностика неисправностей в режиме онлайн позволяет быстро реагировать на технические неполадки, сокращая время простоя в шахте и обеспечивая долгосрочную стабильность производства
