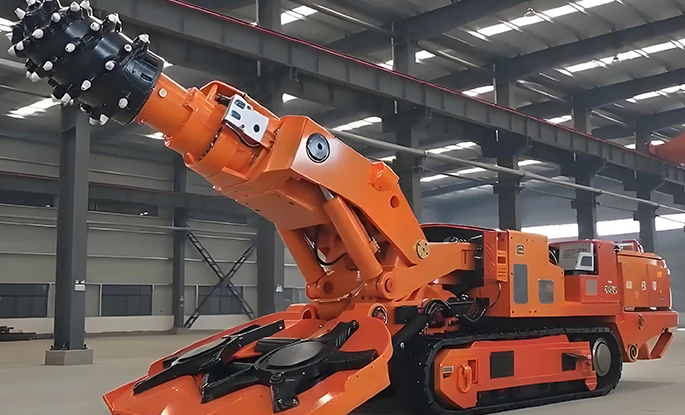

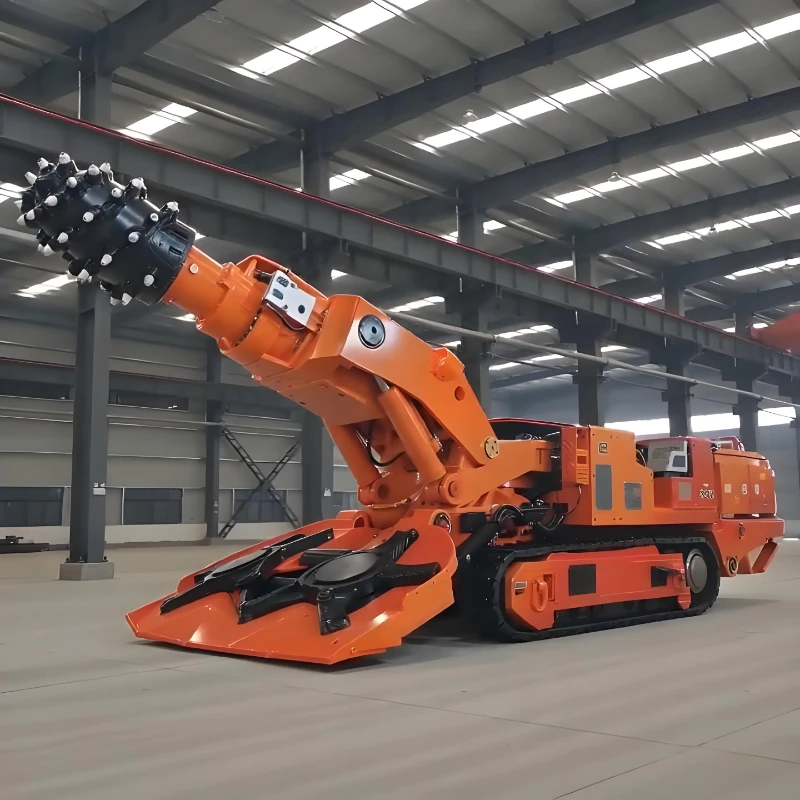

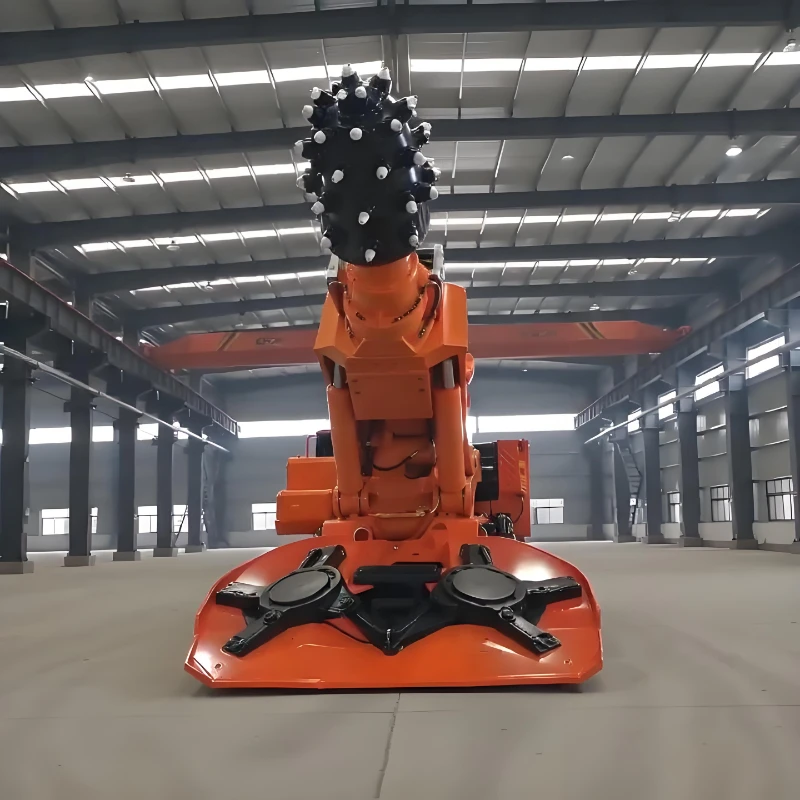

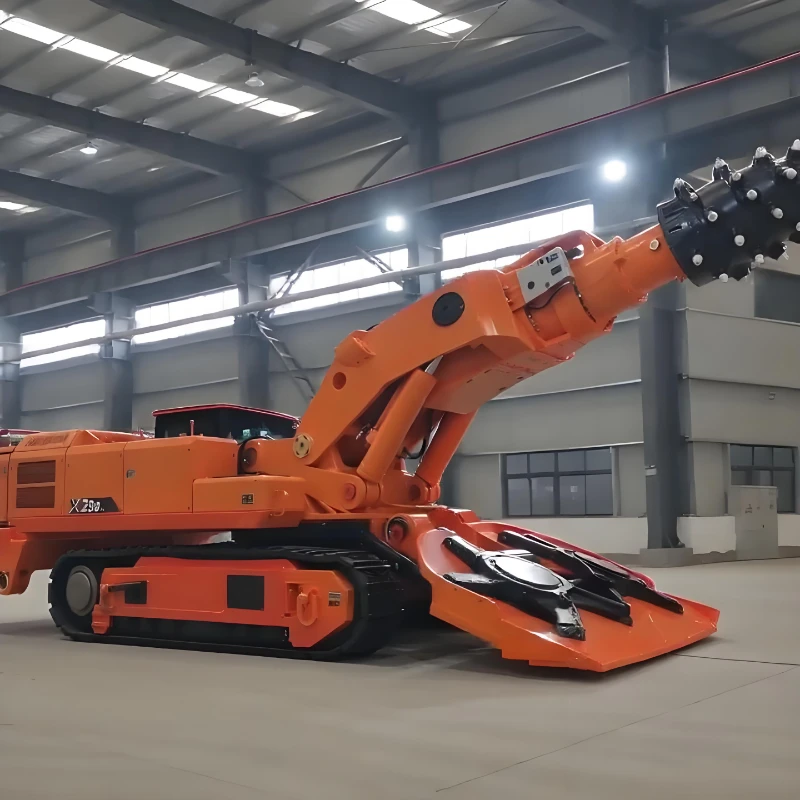

EBZ180 Проходческий комбайн стрелового типа
Проходческий комбайн стрелового типа EBZ180 - это среднетяжелая проходческая машина, обладающая высокой жесткостью конструкции и большой мощностью. Он объединяет в себе резку породы, погрузку щебня и гусеничную транспортировку, специально разработанный для среднетвердых пластов в угольных шахтах средней и большой площади и рудниках по добыче металлов для проходки туннелей среднего и большого сечения. Он обеспечивает прочность на сжатие до 80 МПа и экономичную эксплуатацию при давлении 60 МПа. Модульная конструкция с разделением на сегменты облегчает подземную доставку и сборку, а мощная гидравлическая система обеспечивает непрерывную работу в течение длительных смен для регулярной проходки туннелей в более твердых окружающих породах. Превосходя модели средней грузоподъемности, они могут быть заменены нашей серией машин повышенной грузоподъемности для работы на сверхбольших участках или в условиях особо твердых пород.
Проходческий комбайн стрелового типа EBZ180 - это среднетяжелая проходческая машина, обладающая высокой жесткостью конструкции и большой мощностью. Он объединяет в себе резку породы, погрузку щебня и гусеничную транспортировку, специально разработанный для среднетвердых пластов в угольных шахтах средней и большой площади и рудниках по добыче металлов для проходки туннелей среднего и большого сечения. Он обеспечивает прочность на сжатие до 80 МПа и экономичную эксплуатацию при давлении 60 МПа. Модульная конструкция с разделением на сегменты облегчает подземную доставку и сборку, а мощная гидравлическая система обеспечивает непрерывную работу в течение длительных смен для регулярной проходки туннелей в более твердых окружающих породах. Превосходя модели средней грузоподъемности, они могут быть заменены нашей серией машин повышенной грузоподъемности для работы на сверхбольших участках или в условиях особо твердых пород.
| Основные параметры стрелового проходческого комбайна EBZ180 | |
| Общий вес (т) | 56 |
| Длина машины (м) | 10.3 |
| Высота машины (м) | Защитная пластина 1.67 / Уровень режущей головки 2.07 |
| Наружная ширина колеи (м) | 2.4 |
| Общая ширина собирающей головки (м) | 3.0 |
| Установочная высота среза (м) | 2.5–4.4 |
| Установочная ширина пропила (м) | 3.4–5.0 |
| Площадь среза (м2) | 8.5–22 |
| Возможность уклона (°) | ±18 |
| Зазор под режущей головкой (мм) | 200 |
| Недостаточный зазор между сборными головками (мм) | 400 |
| Макс./Экономичная прочность породы на одноосное сжатие (МПа) | 80/60 |
| Опорное давление на грунт (МПа) | 0.19 |
| Мощность режущего двигателя (кВт) | 180 |
| Скорость вращения режущей головки (об/мин) | 47.4 |
| Мощность двигателя масляного насоса (кВт) | 110 |
| подача напряжения | AC1140V ~ 50 Гц |
| Максимальные размеры неразъемной детали (м) |
Передняя основная рама 2,18×1,46×0,98 Передний скребковый конвейер 3,43×0,71×0,53 Задняя опорная рама 0,98×2,4×1,32 |
| Максимальный вес неразъемной детали (т) | 4.42 |
Мощная система разрушения горных пород для адаптации к твердым слоям
Режущий двигатель мощностью 180 кВт работает стабильно со скоростью 47,4 об/мин, разрушая породу с прочностью на одноосное сжатие до 80 МПа. Он обеспечивает высокую эффективность и контролируемое энергопотребление при давлении 60 МПа, противостоит заклиниванию в условиях работы в твердых породах и обеспечивает более высокую проходимость, чем обычные проходческие комбайны средней грузоподъемности.
Гибкое устройство дорожного полотна с широким покрытием в поперечном сечении
Доступная площадь скашивания составляет от 8,5 до 22 м, высота скашивания регулируется (2,5–4,4 м), а ширина – (3,4-5,0 м). Одна установка позволяет выполнять скашивание на проезжей части различных размеров и сокращает частоту замены моделей на месте.
Стабильная мобильность в сложных подземных условиях
Машина весом 56 т и шириной гусениц 2,4 м имеет давление на грунт 0,19 МПа, что обеспечивает сбалансированную грузоподъемность и защиту от погружения. Подъемная способность ±18° позволяет преодолевать волнообразные туннели. Лопата шириной 3,0 м с глубиной выгрузки 400 мм тщательно собирает грязь, находящуюся в низком положении, для плавной выгрузки.
Удобный подземный транспорт с разделением
Вес самого тяжелого несъемного элемента составляет всего 4,42 тонны. Три компактных сегментированных узла легко проходят по узким подземным переходам, что позволяет выполнять сборку на месте без особых сложностей, что соответствует большинству условий логистики в шахтах.
Надежное согласование мощности и источник питания, ориентированный на работу в шахтах
Двигатель масляного насоса мощностью 110 кВт идеально сочетается с режущим двигателем мощностью 180 кВт, обеспечивая стабильную гидравлическую мощность. Напряжение переменного тока 1140 В соответствует основным стандартам электроснабжения угольных шахт, обеспечивая низкую частоту отказов и простоту обслуживания в течение длительных непрерывных смен.
