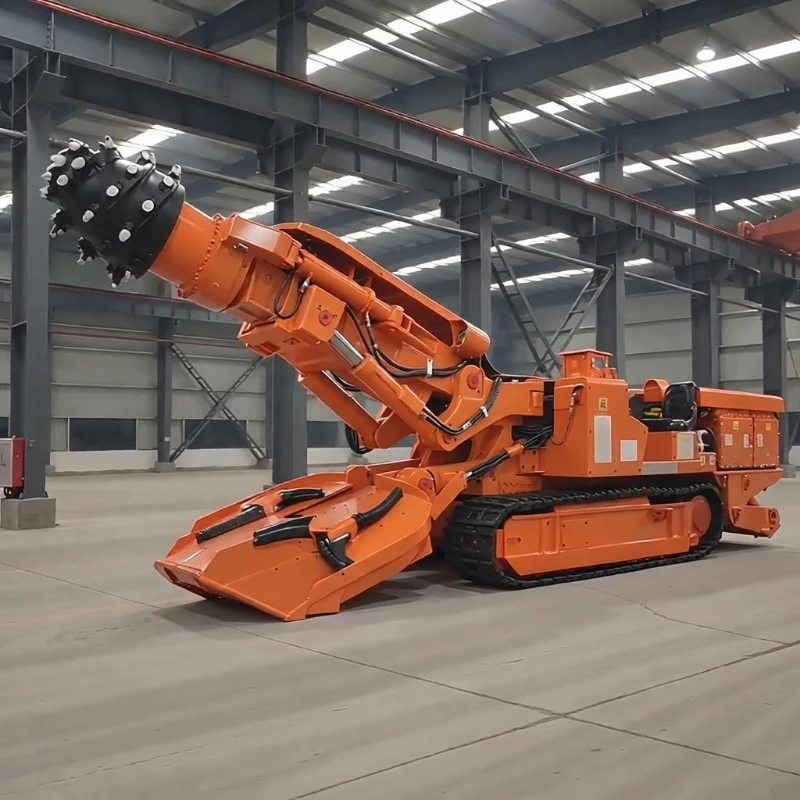

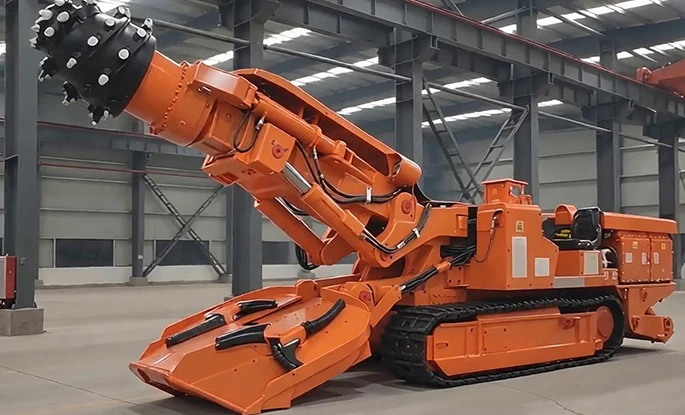

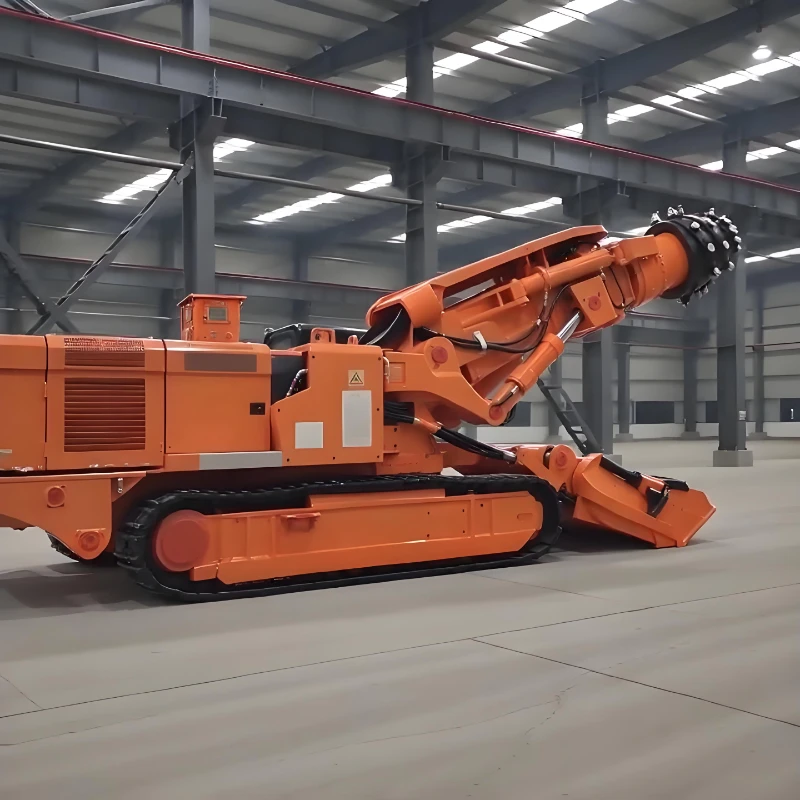

EBZ160 Проходческий комбайн стрелового типа
Проходческий комбайн стрелового типа EBZ160 - это среднегабаритное проходческое оборудование среднего размера со сбалансированной и прочной конструкцией, объединяющее функции резки породы, погрузки и транспортировки материала, а также перемещения на гусеничном ходу для обычного строительства проезжей части в угольных шахтах среднего размера и рудниках по добыче нерудных материалов. Оснащенный телескопическим режущим устройством диаметром 550 мм, обеспечивающим широкий охват поперечного сечения, он имеет модульную раздельную конструкцию, обеспечивающую удобную разборку, транспортировку и сборку в ограниченных подземных пространствах. Двухступенчатый режущий двигатель и источник питания с двойным напряжением позволяют операторам переключать режимы работы в зависимости от твердости породы, обеспечивая оптимальную эффективность выемки грунта, энергопотребление и стабильность работы в течение длительного времени. Это идеальная машина для обычной проходки туннелей на дорогах со среднетвердыми окружающими породами.
Проходческий комбайн стрелового типа EBZ160 - это среднегабаритное проходческое оборудование среднего размера со сбалансированной и прочной конструкцией, объединяющее функции резки породы, погрузки и транспортировки материала, а также перемещения на гусеничном ходу для обычного строительства проезжей части в угольных шахтах среднего размера и рудниках по добыче нерудных материалов. Оснащенный телескопическим режущим устройством диаметром 550 мм, обеспечивающим широкий охват поперечного сечения, он имеет модульную раздельную конструкцию, обеспечивающую удобную разборку, транспортировку и сборку в ограниченных подземных пространствах. Двухступенчатый режущий двигатель и источник питания с двойным напряжением позволяют операторам переключать режимы работы в зависимости от твердости породы, обеспечивая оптимальную эффективность выемки грунта, энергопотребление и стабильность работы в течение длительного времени. Это идеальная машина для обычной проходки туннелей на дорогах со среднетвердыми окружающими породами.
| Основные параметры стрелового проходческого комбайна EBZ160 | |
| Общий вес (т) | 45 |
| Длина машины (м) | 9.36 |
| Высота машины (м) | Защитная пластина 1.69 / Уровень режущей головки 1.97 |
| Наружная ширина колеи (м) | 2.33 |
| Общая ширина собирающей головки (м) | 2.9 |
| Установочная высота среза (м) | 2.4–4.8 |
| Установочная ширина пропила (м) | 3.3–5.4 |
| Площадь среза (м2) | 7.9–25.9 |
| Возможность уклона (°) | ±18 |
| Зазор под режущей головкой (мм) | 260 |
| Недостаточный зазор между сборными головками (мм) | 300 |
| Макс./Экономичная прочность породы на одноосное сжатие (МПа) | 70/50 |
| Опорное давление на грунт (МПа) | 0.14 |
| Мощность режущего двигателя (кВт) | 160/100 |
| Скорость вращения режущей головки (об/мин) / Телескопический ход (мм) | 48/24 / 550 |
| Мощность двигателя масляного насоса (кВт) | 90 |
| подача напряжения | AC1140V/660 В ~ 50 Гц |
| Максимальные размеры неразъемной детали (м) |
Основная рама 3,38×1,2×1,5 (возможна раздельная сборка) Передний скребковый конвейер 3,89×0,72×0,53 Задняя опорная рама 1,534×2,33×1,05 |
| Максимальный вес неразъемной детали (т) | 5.1 |
Двухступенчатая передача питания для гибкого подбора условий работы
Режущий двигатель поддерживает два уровня мощности (160 кВт / 100 кВт) в сочетании с двумя скоростями вращения (48 об/мин/24 об/мин). Высокая передача повышает эффективность разрушения твердых пород, в то время как низкая передача снижает энергопотребление при обработке мягких пород, обеспечивая исключительную адаптируемость к различным геологическим условиям.
Телескопическая резка для различных размеров поперечного сечения
Телескопический ход режущей головки длиной 550 мм позволяет обрабатывать участки поперечного сечения от 7,9 до 25,9 мм с регулируемой высотой и шириной среза. Одна машина позволяет выполнять формовку дорожного полотна различных спецификаций и сокращает затраты на дополнительное оборудование.
Стабильные характеристики передвижения по сложному подземному рельефу
Низкое давление на грунт (0,14 МПа) эффективно предотвращает проседание; возможность подъема на высоту ±18° адаптируется к неровностям дороги. Гусеничный движитель шириной 2,33 м и лопата шириной 2,9 м эффективно собирают и транспортируют упавшие материалы, предотвращая их скопление.
Низкий порог строительства за счет раздельной транспортировки
Самый тяжелый неразъемный элемент весит всего 5,1 тонны при компактных сегментных размерах. Разъемную конструкцию можно транспортировать под землей по отдельности, что упрощает доставку и сборку на месте в узких проходках небольших и средних шахт.
Глобальная совместимость источников питания
Двухфазный вход (1140 В переменного тока / 660 В) соответствует мировым стандартам электроснабжения подземных сооружений. Двигатель масляного насоса мощностью 90 кВт идеально сочетается с двухступенчатым режущим двигателем, обеспечивая стабильную непрерывную работу и контролируемые затраты на техническое обслуживание.
