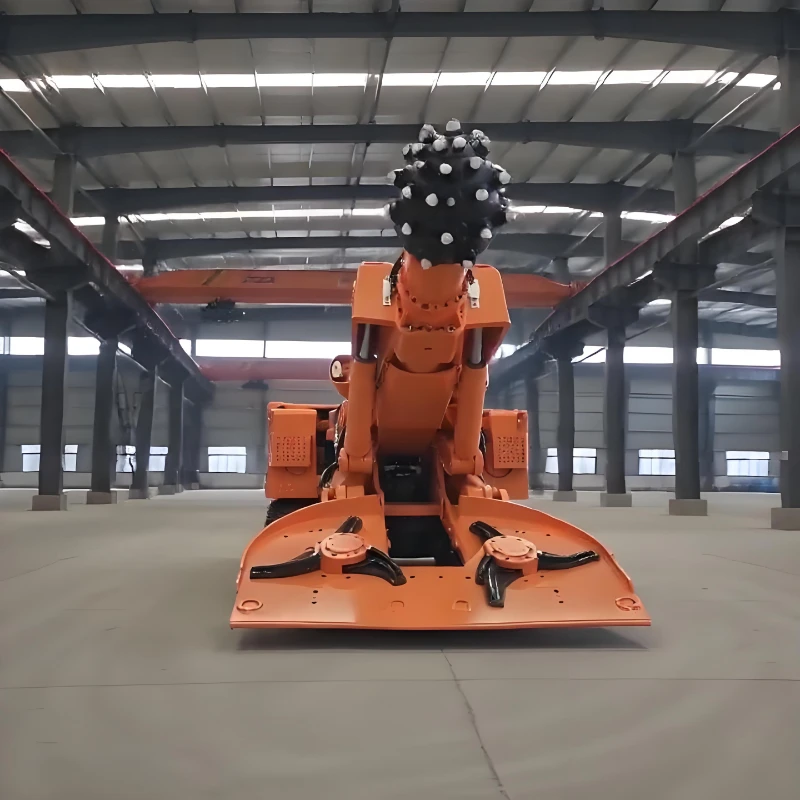

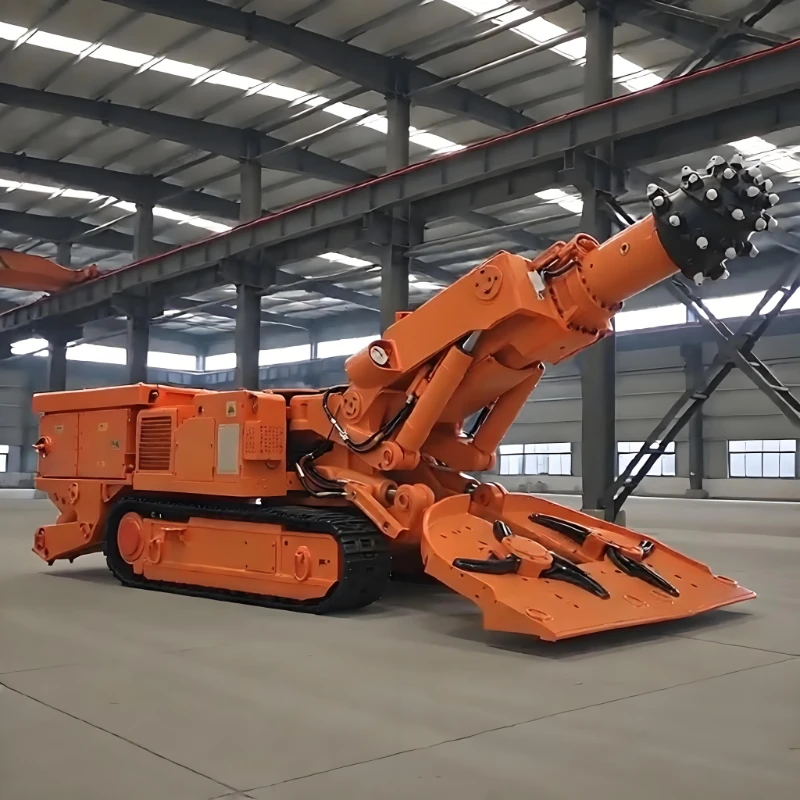

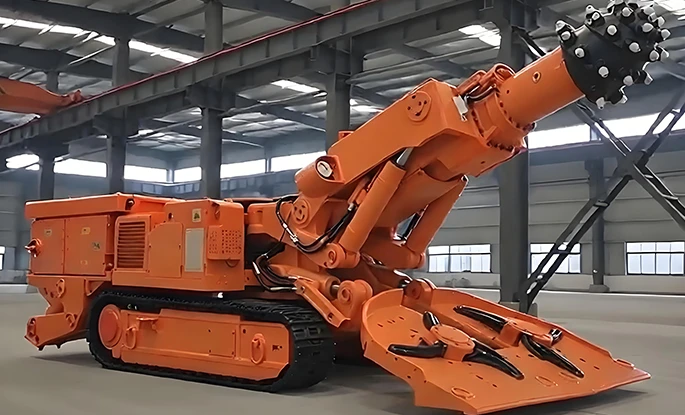

EBZ135 Проходческий комбайн стрелового типа
Стреловой проходческий комбайн EBZ135 - это легкая специальная машина для рытья дорог среднего и малого размера. Компактная по конструкции, она сочетает в себе функции резки, сбора и транспортировки материала, а также перемещения на гусеничном ходу. Разработанный для узких проходок в шахтах малого и среднего размера, он оснащен телескопическим режущим устройством для гибкой настройки поперечного сечения. Модульная конструкция облегчает транспортировку и сборку в ограниченных подземных пространствах. Источник питания с двойным напряжением подходит для систем электроснабжения различных районов добычи. Сбалансированная эффективность и экономичность делают его предпочтительным вариантом для строительства дорожного полотна на небольших и средних угольных шахтах и рудниках по добыче нерудных материалов.
Стреловой проходческий комбайн EBZ135 - это легкая специальная машина для рытья дорог среднего и малого размера. Компактная по конструкции, она сочетает в себе функции резки, сбора и транспортировки материала, а также перемещения на гусеничном ходу. Разработанный для узких проходок в шахтах малого и среднего размера, он оснащен телескопическим режущим устройством для гибкой настройки поперечного сечения. Модульная конструкция облегчает транспортировку и сборку в ограниченных подземных пространствах. Источник питания с двойным напряжением подходит для систем электроснабжения различных районов добычи. Сбалансированная эффективность и экономичность делают его предпочтительным вариантом для строительства дорожного полотна на небольших и средних угольных шахтах и рудниках по добыче нерудных материалов.
| Основные параметры стрелового комбайна EBZ135 | |
| Общий вес (т) | 38.8 |
| Длина тела (м) | 8.92 |
| Рост (м) | Защитная пластина 1.48 / Горизонтальная режущая головка 1.77 |
| Ширина колеи (м) | 2.2 |
| Ширина пластины лопаты (м) | 2.5/2.8 |
| Установочная ширина среза (нетелескопическая/телескопическая) (м) | 2.1~4.0/2.2~4.7 |
| Установочная высота среза (нетелескопическая/телескопическая) (м) | 3.3~5.1/3.3~5.9 |
| Площадь среза (м2) | 6.93~20.4/7.26~27.73 |
| Способность к подъему (°) | ±18 |
| Масса режущей головки (кг) | 200 |
| Масса лопаточной пластины (кг) | 200 |
| Максимальная глубина копания (м) | 70/50 |
| Опорное давление на грунт (кПа) | 0.135 |
| Мощность режущего двигателя (кВт) | 135 |
| Скорость вращения режущей головки (об/мин) / Телескопический ход (мм) | 44/37/0/550 |
| Мощность двигателя масляного насоса (кВт) | 75 |
| подача напряжения | AC1140V/660 В~50 Гц |
| Максимальные размеры неразъемной детали (м) | Основная рама 3,42×1,39×1,28 (возможна раздельная установка) Передний барабан 3,89×0,72×0,56 Задняя опорная рама 1,47×2,2×1,05 |
| Максимальный вес неразъемных деталей (т) | 5.37 |
Телескопическая резка для нескольких поперечных сечений
Режущая головка имеет телескопический ход 550 мм. Два режима работы (телескопический / нетелескопический) позволяют обрабатывать участки поперечного сечения от 6,93 до 27,73 мм. Один блок адаптируется к различным размерам дорожного полотна и повышает эффективность использования оборудования.
Экономичная выемка грунта из пород средней твердости
Он режет породу с прочностью на одноосное сжатие до 70 МПа и обеспечивает стабильную производительность при низких затратах при 50 МПа, что идеально подходит для выполнения обычных задач по разработке угольных пластов и окружающих пород средней прочности.
Отличная маневренность на узких дорогах
При общей массе 38,8 т и длине кузова 8,92 м плюс ширине колеи 2,2 м достигается низкое давление на грунт - 0,135 МПа, что позволяет избежать проседания. Подъемная способность ±18° позволяет преодолевать неровности дорог с гибким управлением и передвигаться в узких туннелях.
Удобный подземный транспорт и монтаж
Самый тяжелый неразъемный элемент весит всего 5,37 т при компактных сегментированных размерах. Разъемная конструкция позволяет осуществлять раздельный спуск в шахты и упрощает сборку на месте в шахтах малого и среднего размера с ограниченным пространством.
Широкая совместимость с источниками питания
Вход с двумя напряжениями (1140 В переменного тока / 660 В) соответствует мировым стандартам электроснабжения подземных сооружений. Сочетание мощности режущего двигателя мощностью 135 кВт и двигателя масляного насоса мощностью 75 кВт обеспечивает сбалансированную выходную мощность, низкое энергопотребление и затраты на техническое обслуживание при непрерывной работе.
