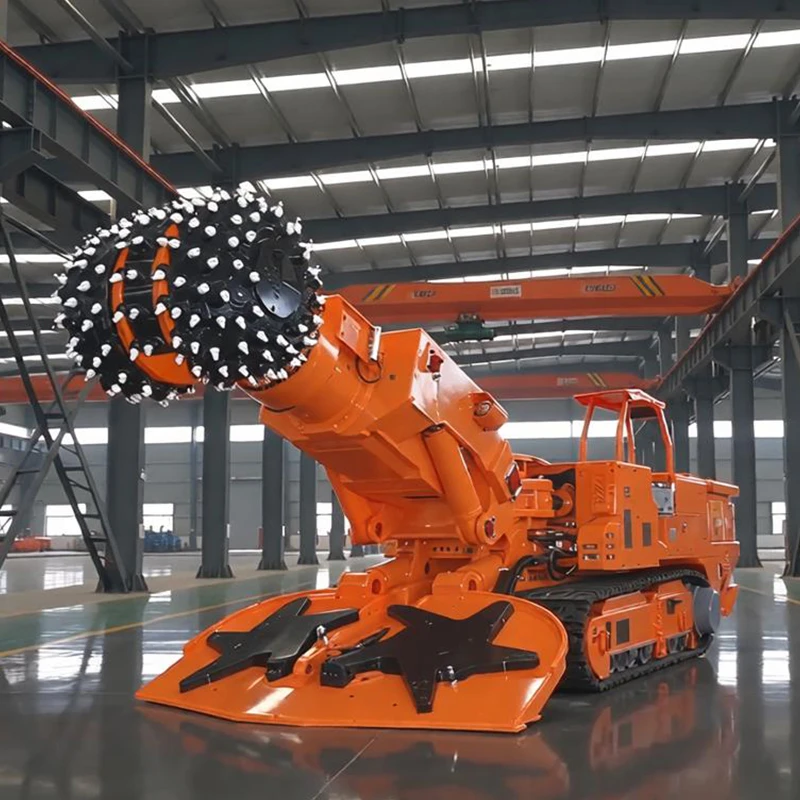

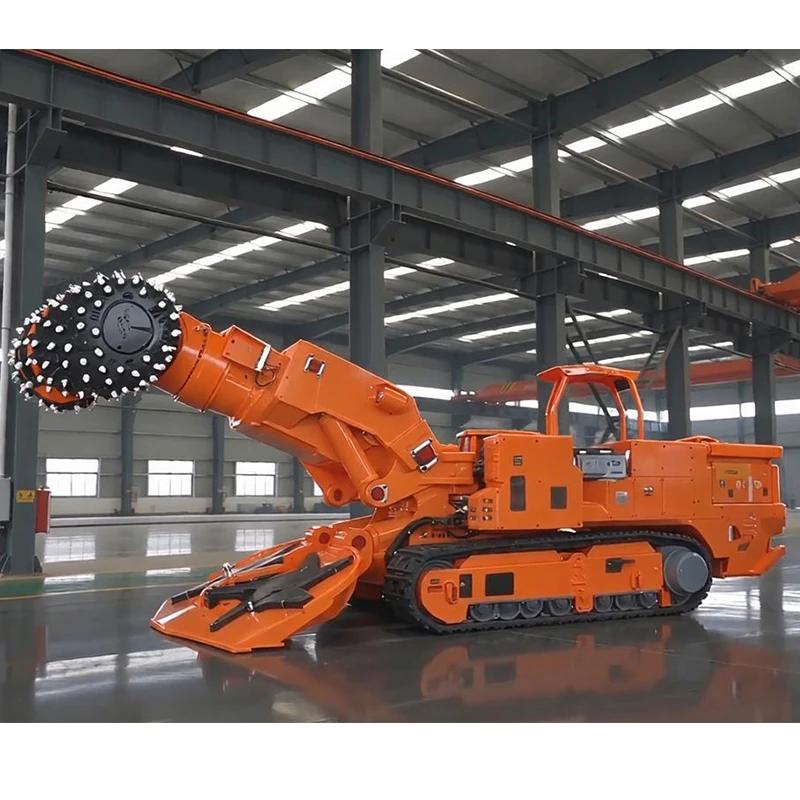

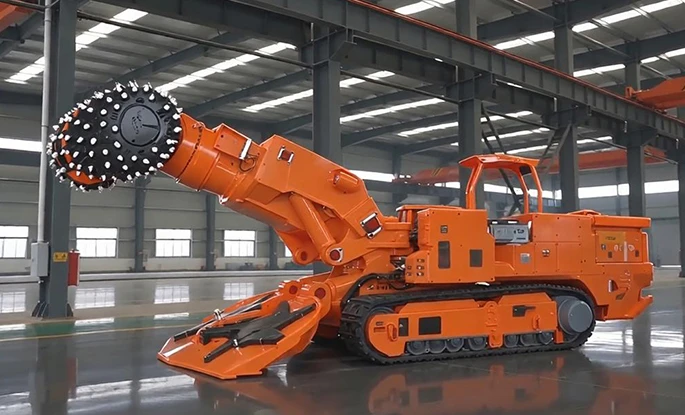

EBH320 Проходческий комбайн стрелового типа
Проходческий комбайн стрелового типа EBH320 ‑ это высокопроизводительная горная машина, предназначенная для разработки подземных сооружений средней и большой площади. Он объединяет функции резки, погрузки, транспортировки и перемещения в одном надежном агрегате. Он подходит для угольных шахт, рудников по добыче металлов и для различных подземных работ и позволяет гибко формировать проезжие части различных размеров поперечного сечения. Его раздельная конструкция обеспечивает удобную транспортировку и монтаж в ограниченных подземных пространствах. Оснащенный мощными системами, этот агрегат обеспечивает высокую эффективность земляных работ и стабильную производительность, являясь основной рабочей лошадкой для крупномасштабных проектов по проходке туннелей в твердых породах.
Проходческий комбайн стрелового типа EBH320 ‑ это высокопроизводительная горная машина, предназначенная для разработки подземных сооружений средней и большой площади. Он объединяет функции резки, погрузки, транспортировки и перемещения в одном надежном агрегате. Он подходит для угольных шахт, рудников по добыче металлов и для различных подземных работ и позволяет гибко формировать проезжие части различных размеров поперечного сечения. Его раздельная конструкция обеспечивает удобную транспортировку и монтаж в ограниченных подземных пространствах. Оснащенный мощными системами, этот агрегат обеспечивает высокую эффективность земляных работ и стабильную производительность, являясь основной рабочей лошадкой для крупномасштабных проектов по проходке туннелей в твердых породах.
| Гусеничный комбайн EBH320 – Основные параметры | |
| Общий вес (т) | 130 |
| Длина машины (м) | 13.1 |
| Высота машины (м) | Защитная пластина 2.16 / Уровень режущей головки 2.6 |
| Наружная ширина колеи (м) | 3.31 |
| Общая ширина собирающей головки (м) | 3.8 / 3.6 |
| Установочная высота среза (м) | 3.3 – 5.6 |
| Установочная ширина пропила (м) | 4.4 – 6.8 |
| Площадь среза (м2) | 14.5 – 38 |
| Способность к восхождению (°) | ±18 |
| Вырез режущей головки (мм) | 320 |
| Вырез собирающей головки (мм) | 510 |
| Максимальная / экономичная прочность породы на сжатие (МПа) | 120 / 80 |
| Контактное давление с грунтом (МПа) | 0.17 |
| Мощность режущего двигателя (кВт) | 320 |
| Скорость вращения режущей головки (об/мин) | 20 |
| Мощность двигателя гидравлического насоса (кВт) | 200 |
| Напряжение питания | AC1140V – 50 Гц |
| Максимальные размеры неразъемной детали (м) | Передняя основная рама: 3,96 × 1,55 × 1,73 (возможна раздельная сборка) Средний желоб скребка: 3,32 × 0,79 × 0,60 Задняя опорная рама: 1,79 × 2,96 × 1,52 |
| Максимальный вес неразъемной детали (т) | 8.1 |
Превосходная производительность при резке твердых пород
Способен резать породу с прочностью на одноосное сжатие до 120 МПа и обеспечивает экономичную выемку грунта при давлении 80 МПа. Он обеспечивает стабильную эффективность разрушения высокопрочных окружающих пород, что идеально подходит для горных работ с твердыми породами.
Широкая адаптируемость к размерам дорожного полотна
Благодаря гибкой регулировке высоты и ширины среза площадь поперечного сечения составляет от 14,5 до 38 см. Одна машина позволяет обрабатывать дорожное полотно различных размеров без частой замены оборудования.
Надежное передвижение по сложной местности
Низкое давление на грунт, составляющее 0,17 МПа, предотвращает проседание и занос. Позволяет преодолевать уклоны до ±18° для грунтовых дорог с неровной поверхностью. Широкая лопата эффективно собирает упавшие материалы и уменьшает их накопление.
Удобный подземный транспорт и монтаж
Модульная конструкция с разъемной конструкцией. Самый тяжелый неразъемный элемент весит всего 8,1 тонны. Компактные сегментированные размеры позволяют легко транспортировать его по узким подземным туннелям и монтировать на месте, снижая барьеры на въезде на объект.
Высокая и долговечная выходная мощность
Двойная конфигурация с высокой мощностью: режущий двигатель мощностью 320 кВт и двигатель масляного насоса мощностью 200 кВт обеспечивают стабильное электроснабжение. Потребляемая мощность 1140 В переменного тока соответствует стандартному источнику питания для подземных шахт, обеспечивая высокую надежность при длительной непрерывной работе.
