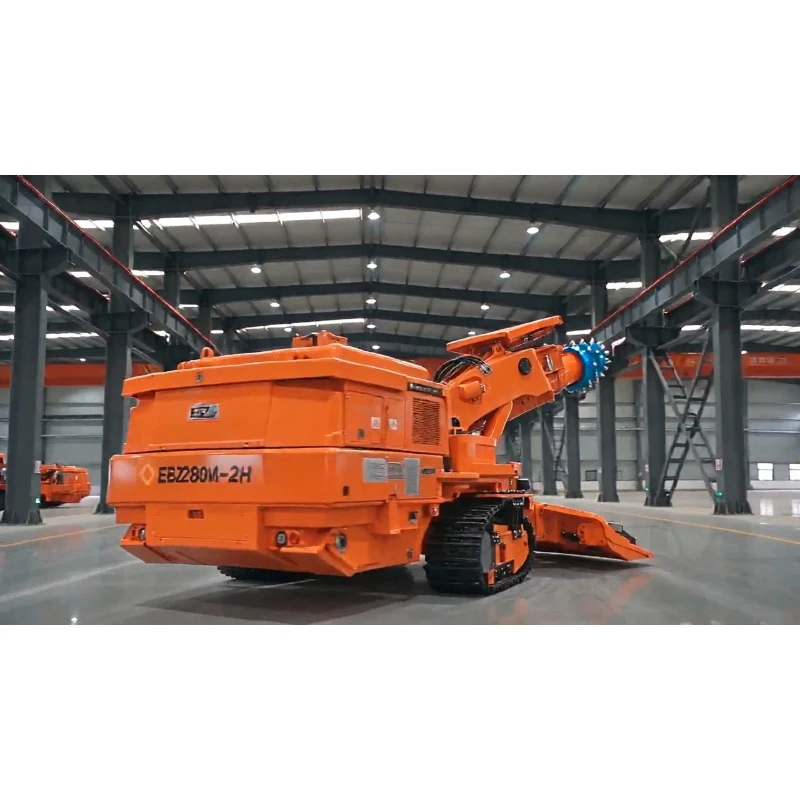

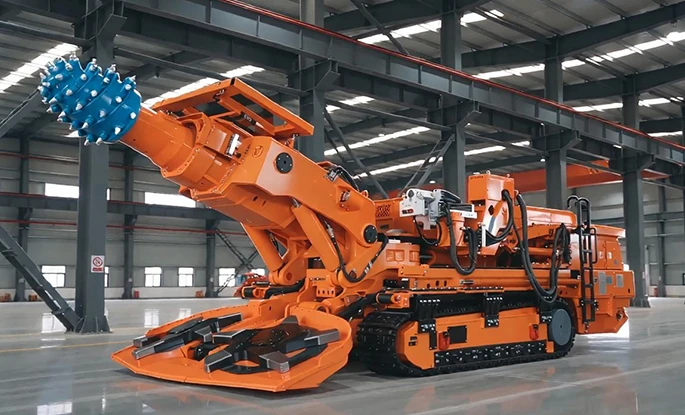

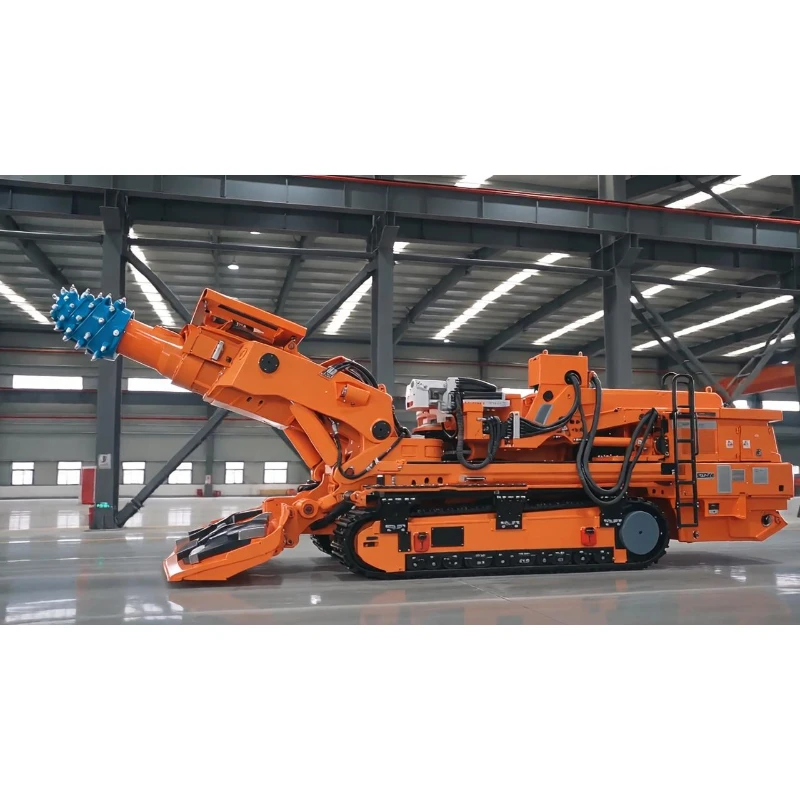

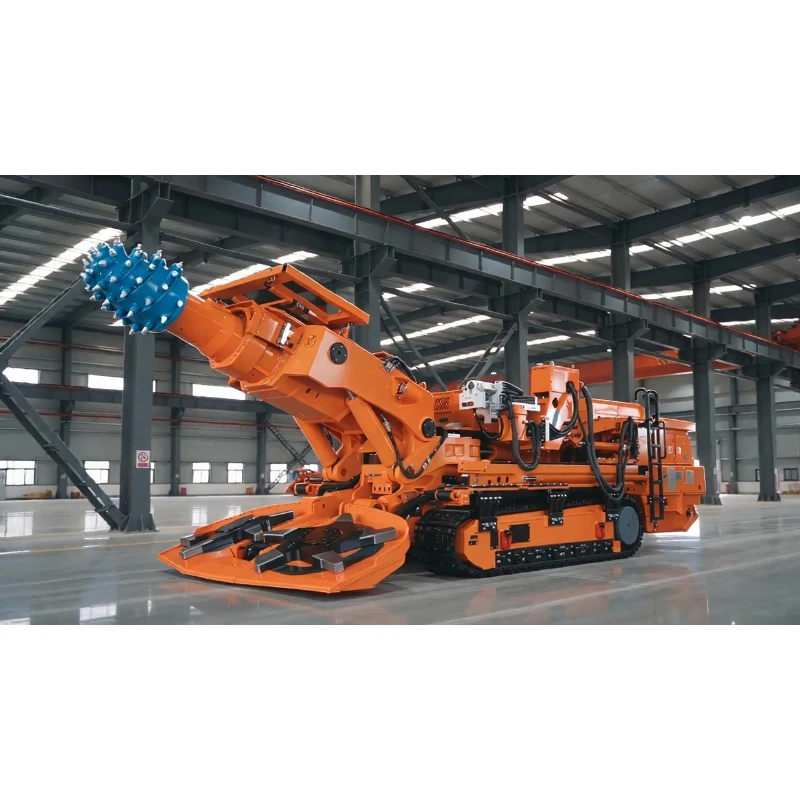

ЭБЗ280М-2-ЧАСОВОЙ Минер-болтер
Бурильщик EBZ280M-2H - это высококачественное интегрированное горное оборудование, сочетающее в себе проходку туннелей и крепление кровли с помощью анкеров, общим весом 112 тонн. Он оснащен режущим двигателем двойной мощности (280/200 кВт) и двумя скоростями вращения (55/27 об/мин), способным резать твердые породы с прочностью на одноосное сжатие до 110 МПа и эффективно и экономично работать в пластах с давлением 70 МПа. Двигатель масляного насоса мощностью 200 кВт обеспечивает высокую гидравлическую мощность.
Бурильщик EBZ280M-2H - это высококачественное интегрированное горное оборудование, сочетающее в себе проходку туннелей и крепление кровли с помощью анкеров, общим весом 112 тонн. Он оснащен режущим двигателем двойной мощности (280/200 кВт) и двумя скоростями вращения (55/27 об/мин), способным резать твердые породы с прочностью на одноосное сжатие до 110 МПа и эффективно и экономично работать в пластах с давлением 70 МПа. Двигатель масляного насоса мощностью 200 кВт обеспечивает высокую гидравлическую мощность. Два встроенных крепежных устройства работают синхронно при прокладке туннелей: каждое крепежное устройство обеспечивает крутящий момент 400 Н·м и номинальную частоту вращения 550 об/мин при площади опоры 4,2 ㎡ и поддерживающем усилии 30 КН. Высота установки болтов варьируется от 3,2 до 5,1 м, а ширина установки болтов – от 4,4 до 6,05 м, что позволяет осуществлять одновременную выемку грунта и укрепление.Гусеницы шириной 3,21 м поддерживают давление на грунт на уровне 0,19 МПа и обеспечивают возможность уклона на дорогах с уклоном в ±18°. Лопата шириной 3,8 м и глубиной выгребания 430 мм обеспечивает превосходное удаление грязи. Благодаря раздельной модульной конструкции вес самого тяжелого несъемного элемента составляет до 6,5 тонн, что обеспечивает гибкую транспортировку через границу и подземный транспорт. Совместимый с международным шахтным источником питания AC1140V-50 Гц, он является предпочтительной машиной для крепления анкеров и проходки туннелей для быстрого формирования дорожного полотна в шахтах с твердыми породами.
| Проходческий комбайн EBZ280M-2H с болтовым креплением – Основные параметры | |
| Общий вес (т) | 112 |
| Длина корпуса машины (м) | 12.44 |
| Высота корпуса машины (м) | Высота корпуса 1,9 / Горизонтальная высота режущей головки 2,95 / Максимальная высота 2,95 |
| Наружная ширина гусеницы (м) | 3.21 |
| Общая ширина подъемной головки (м) | 3.8 |
| Проходимость (°) | ±18 |
| Выемка режущей головки (мм) | 200 |
| Выемка подъемной головки (мм) | 430 |
| Максимальная / экономичная прочность на одноосное сжатие срезаемой породы (МПа) | 110 / 70 |
| Давление на грунт (МПа) | 0.19 |
| Мощность режущего двигателя (кВт) | 280 / 200 |
| Скорость вращения режущей головки (об/мин) | 55 / 27 |
| Мощность двигателя масляного насоса (кВт) | 200 |
| Подача напряжения | 1140 В переменного тока – 50 Гц |
| Высота крепления (м) | 3.2 – 5.1 |
| Ширина крепления (м) | 4.4 – 6.05 |
| Количество креплений | 2 |
| Момент затяжки затвора (Н·м) | 400 |
| Номинальная частота вращения затвора (об/мин) | 550 |
| Площадь опоры (м2) | 4.2 |
| Усилие на опору (кН) | 30 |
| Максимальные размеры неразъемной детали (м) | Передняя основная рама: 2,53 × 1,56 × 1,26 Задняя основная рама: 2,18 × 1,41 × 1,5 Передний желоб: 4,44 × 0,86 × 0,51 Задняя опорная рама: 3,4 × 1,77 × 1,52 |
| Максимальный вес неразъемной детали (т) | 6.5 |
Синхронизированная прокладка туннеля и установка болтов сокращает цикл завершения строительства дорожного полотна
Два бурильщика выполняют укрепление кровли во время прокладки туннеля, устраняя отдельные этапы установки болтов после земляных работ. Уменьшается взаимодействие между бригадами, значительно повышается скорость строительства дорожного полотна и снижаются эксплуатационные риски, связанные с дублированием работ несколькими бригадами.
Двухскоростная конструкция с двойной мощностью обеспечивает высокую степень адаптации к условиям работы в твердых породах
Режим повышенной мощности мощностью 280 кВт позволяет измельчать плотные породы давлением до 110 МПа, в то время как режим энергосбережения мощностью 200 кВт подходит для обычных пластов. Скорость 55 об/мин обеспечивает быструю проходку туннелей, а скорость 27 об/мин обеспечивает высокий крутящий момент при работе с твердыми породами. Он предотвращает забуксовывание в зонах залегания пустой породы и разломов и обеспечивает баланс между производительностью дробления и затратами энергии.
Стабильные параметры крепления профессиональными болтами для надежного укрепления дорожного полотна.
Высокий крутящий момент в 400 Н·м и стабильная производительность при 550 оборотах в минуту в сочетании с опорным усилием в 30 КН надежно закрепляют окружающие породы. Широкое покрытие для крепления болтов подходит для основных дорог большого сечения и эффективно предотвращает обрушение кровли, повышая безопасность под землей.
Сверхпрочное шасси с отличной проходимостью и превосходными характеристиками по расчистке грунта от грязи
Гусеницы шириной 3,21 м предотвращают проваливание и проскальзывание на рыхлом грунте при контролируемом давлении на грунт; возможность изменения уклона на ±18° адаптируется к наклонным дорогам. Большая глубина выгребания грунта ковшом-лопаткой (430 мм) позволяет тщательно удалять остатки с пола и сокращает ручные отделочные работы, обеспечивая более ровное покрытие проезжей части.
Облегченная раздельная транспортировка для удобства эксплуатации в зарубежных шахтах
Модульные детали, включая переднюю раму, заднюю раму, передний конвейер и заднюю опорную раму, поставляются отдельно. Максимальный вес одного компонента, составляющий 6,5 тонн, позволяет использовать его в узких подземных транспортных коридорах. Модульная сборка на месте, соответствующая международным стандартам мощности в шахтах, сокращает сроки ввода в эксплуатацию.
Индивидуальные технические решения для подготовки к продаже
В соответствии с твердостью местных пород, размерами проезжей части, распределением уклонов и требованиями к конструкции креплений мы настраиваем скоростные режимы, схемы расположения креплений и схемы раздельной транспортировки. Геологические опасности, такие как нестабильность окружающих пород и разломы, оцениваются заранее, чтобы обеспечить полную техническую поддержку зарубежных проектов.
Полный цикл послепродажного обслуживания за рубежом
Проводится специализированное обучение по эксплуатации и техническому обслуживанию проходческих комбайнов с дистанционным руководством по скоординированным рабочим процессам при проходке туннелей и креплении болтов. В наличии имеются оригинальные запасные части для режущих двигателей, болтовых механизмов и гидравлических узлов; оперативное устранение неисправностей в системах переключения скоростей и болтовых систем позволяет свести к минимуму время простоя и обеспечить непрерывное строительство дорожного полотна.
