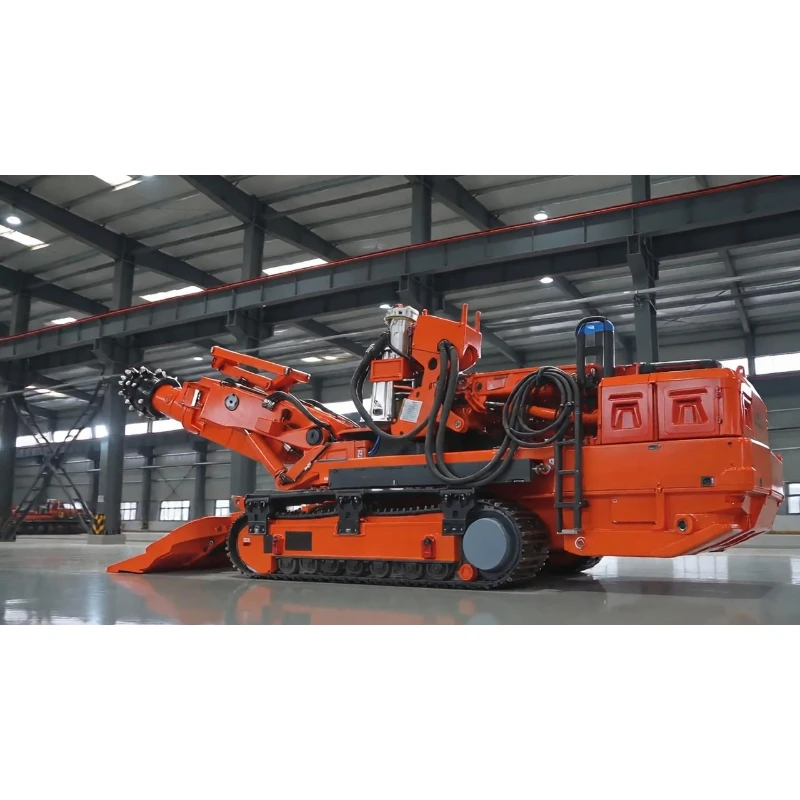

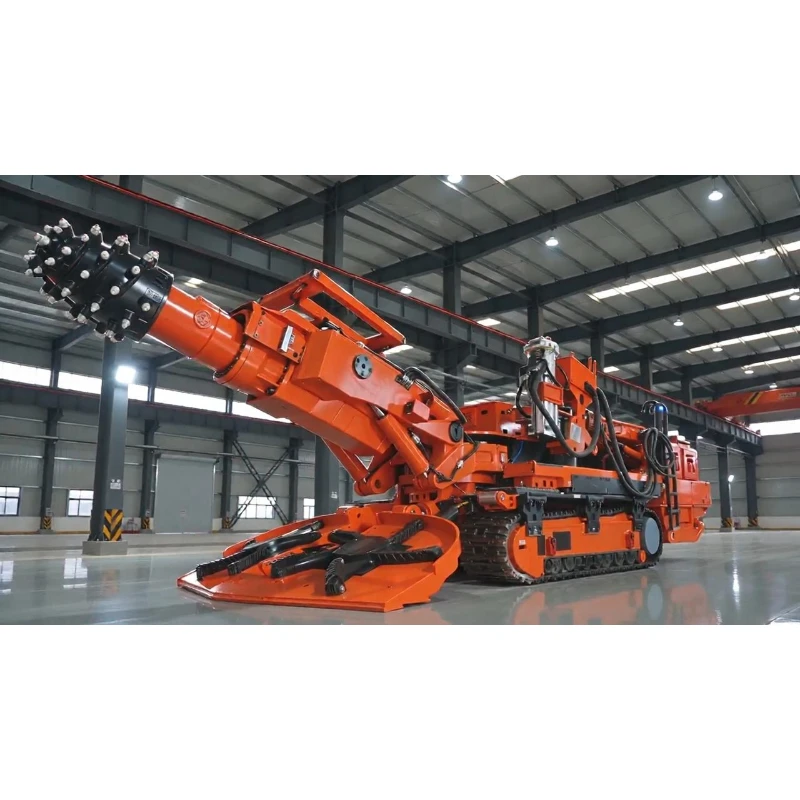

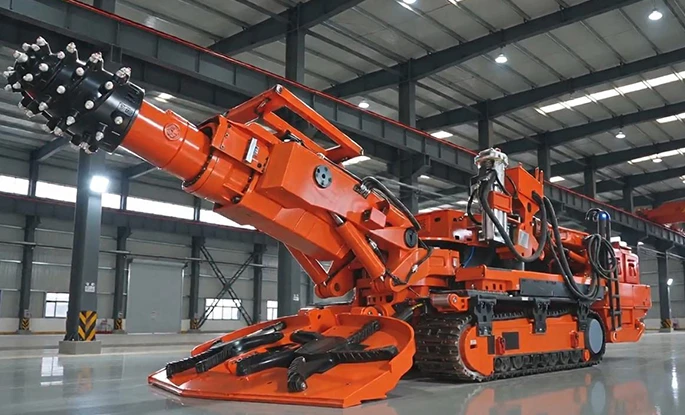

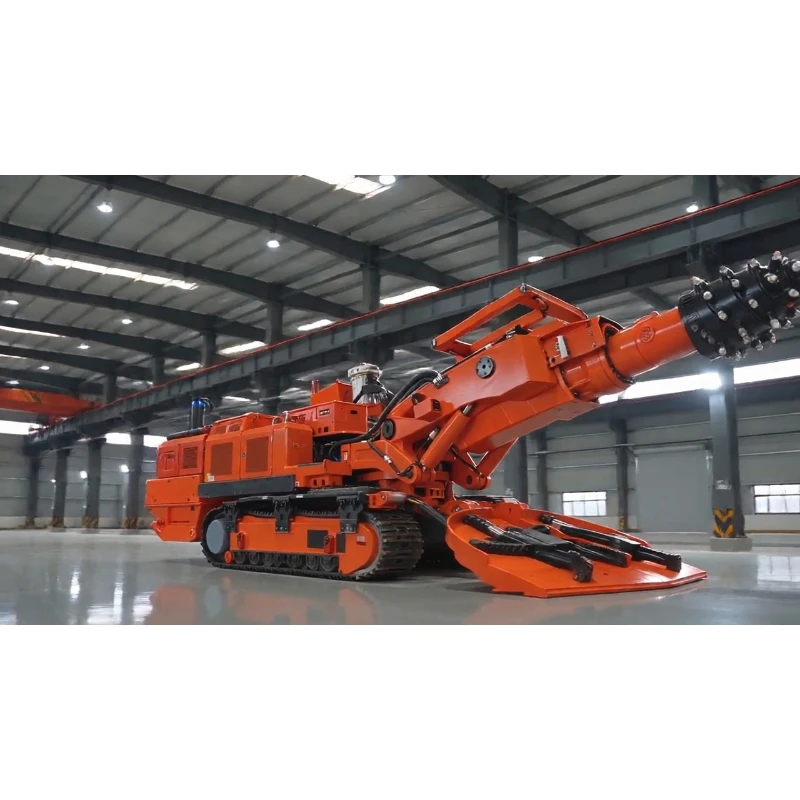

EBZ260M-2H Шахтер-болтерщик
Карьерный болтер EBZ260M-2H - это мощная интегрированная машина, сочетающая в себе проходку туннелей и крепление анкеров для горных работ по всему миру, которая синхронизирует проходку дорожного полотна и крепление анкеров, что значительно сокращает циклы строительства дорожного полотна. Оснащенный мощным режущим двигателем мощностью 260 кВт, он разрушает породу с прочностью на одноосное сжатие до 100 МПа и обеспечивает эффективность проходки туннелей и экономию при эксплуатации в обычных условиях в пластах с давлением 65 МПа.
Проходчик EBZ260M-2H bolter - это мощная интегрированная машина, сочетающая в себе проходку туннелей и крепление анкеров для горных работ по всему миру, которая синхронизирует проходку дорожного полотна и крепление болтов, что значительно сокращает циклы строительства дорожного полотна. Оснащенный мощным режущим двигателем мощностью 260 кВт, он разрушает породу с прочностью на одноосное сжатие до 100 МПа и обеспечивает эффективность проходки туннелей и экономию при эксплуатации в обычных условиях в пластах с давлением 65 МПа. Оснащенный двумя болтовыми установками, он обеспечивает крепление на высоте 3,6–5,1 м и ширине 4,4–6,05 м для поддержки основных дорог большого сечения. Модульная разъемная конструкция позволяет перевозить самый тяжелый неразъемный элемент весом до 6,5 тонн, что обеспечивает гибкую транспортировку через границу и подземным способом. Он подходит для шахт по добыче металла и каменного угля, требующих своевременной поддержки, и позволяет выполнять проходку туннелей, рыхление грунта и крепление анкеров в одном устройстве, являясь эффективным и безопасным комплексным решением для строительства дорожного полотна.
| Проходческий комбайн EBZ260M-2H с болтовым креплением – Основные параметры | |
| Общий вес (т) | 110 |
| Длина корпуса машины (м) | 12.43 |
| Высота корпуса машины (м) | Высота корпуса 1,9 / Горизонтальная высота режущей головки 2,75 / Максимальная точка 2,9 |
| Наружная ширина колеи (м) | 3.21 |
| Общая ширина собирающей головки (м) | 3.8 |
| Способность к восхождению (°) | ±18 |
| Вырез режущей головки (мм) | 200 |
| Вырез собирающей головки (мм) | 430 |
| Максимальная / экономичная прочность горной породы на одноосное сжатие (МПа) | 100 / 65 |
| Опорное давление на грунт (МПа) | 0.19 |
| Мощность режущего двигателя (кВт) | 260 |
| Скорость вращения режущей головки (об/мин) | 37 |
| Мощность двигателя масляного насоса (кВт) | 160 |
| Подача напряжения | AC1140V – 50 Гц |
| Высота крепления болтов (м) | 3.6 – 5.1 |
| Ширина крепления болтов (м) | 4.4 – 6.05 |
| Количество болтеров | 2 |
| Момент затяжки затвора (Н·м) | 350 |
| Номинальная частота вращения болтера (об/мин) | 500 |
| Площадь опоры (м2) | 4.2 |
| Опорное усилие (кН) | 30 |
| Максимальные размеры неразъемной детали (м) | Передняя основная рама: 2,53 × 1,56 × 1,26 Задняя основная рама: 2,18 × 1,41 × 1,5 Передний желоб: 4,44 × 0,86 × 0,51 Задняя опорная рама: 3,4 × 1,77 × 1,52 |
| Максимальный вес неразъемной детали (т) | 6.5 |
Синхронизированная прокладка туннелей и анкеровка для сокращения сроков строительства
Проходка тоннеля и крепежные работы выполняются одновременно, без отдельного планирования работы независимого крепежного оборудования. Два крепежных станка работают параллельно с площадью крепи за один проход 4,2 м2 и усилием крепления 30 КН. Укрепление выполняется сразу после формирования дорожного полотна, чтобы снизить риск обрушения и сократить общую продолжительность строительства по сравнению с традиционным процессом последовательной прокладки туннелей, а затем поддержки.
Стабильная производительность при разрушении горных пород в тяжелых условиях эксплуатации в сложных геологических условиях
Режущий двигатель мощностью 260 кВт с высоким крутящим моментом работает стабильно со скоростью 37 об/мин с большим запасом мощности, что позволяет избежать пробуксовки при работе с плотными твердыми породами и прослоями. Он надежно извлекает породу давлением до 100 МПа при сохранении высокой производительности для обычных пластов давлением 65 МПа, адаптируясь к зарубежным горным участкам с высокой и изменчивой твердостью пород.
Усиленное расширенное шасси для стабильной езды по пересеченной местности
110-тонная машина оснащена гусеницами шириной 3,21 м, которые поддерживают давление на грунт на уровне 0,19 МПа и предотвращают проседание и скольжение на илистом, мягком грунте. возможность уклона ±18° в сочетании с глубиной поддона режущей головки 200 мм и глубиной поддона лопатообразной пластины 430 мм позволяет эффективно очищать поверхность пола от мусора. Сверхширокая лопата длиной 3,8 м собирает грязь на большой площади, что обеспечивает высокую производительность при проходке туннелей и сокращает время простоя, вызванное засорами.
Профессиональные параметры крепления для надежной защиты окружающих пород
Каждый болторезный станок обеспечивает крутящий момент в 350 Н·м при номинальной частоте вращения 500 об/мин, что обеспечивает равномерное сверление и надежную установку болтов. Ассортимент анкеров идеально подходит для проходки туннеля, благодаря продуманному расположению точек крепления для укрепления кровли и боковых стен проезжей части и сокращения затрат на долгосрочное техническое обслуживание проезжей части.
Легкая раздельная транспортировка для легкого развертывания проекта за рубежом
Модули, включающие переднюю раму кузова, заднюю раму кузова, передний конвейер и заднюю опорную раму, поставляются отдельно; максимальный вес одного компонента в 6,5 тонн обеспечивает беспрепятственный проезд по узким подземным транспортным коридорам. Совместимый с общепринятыми во всем мире шахтными источниками питания переменного тока напряжением 1140 В-50 Гц, он отличается четкими процедурами сборки на месте и короткими циклами ввода в эксплуатацию.
Индивидуальная предпродажная техническая поддержка с учетом реальных условий проекта
Мы предоставляем эксклюзивные планы строительства болтовых туннелей, схемы раздельной транспортировки и расположения анкеров в соответствии с геологическими условиями заказчика, размерами проезжей части и ограничениями, связанными с подземным транспортом. Потенциальные геологические риски оцениваются заранее с предложениями по адаптации, чтобы предоставить полные технические рекомендации для реализации всего процесса за рубежом.
Комплексная послепродажная поддержка за рубежом для минимизации потерь при простоях
Дистанционно проводится специализированное обучение по синхронной проходке туннелей с анкерными креплениями и руководство по техническому обслуживанию, а также предоставляются оригинальные запасные части для болторезных станков и режущих систем. Оперативная диагностика неисправностей в режиме онлайн позволяет устранить неисправности анкерных механизмов и гидравлических систем, что сокращает время простоя в шахте и обеспечивает долгосрочную стабильность производства.
