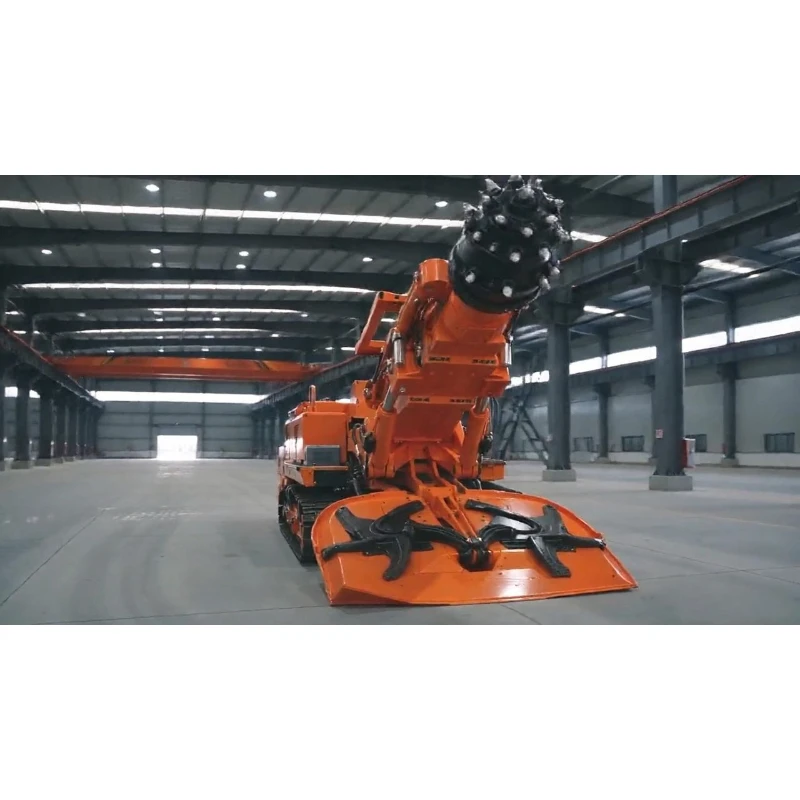

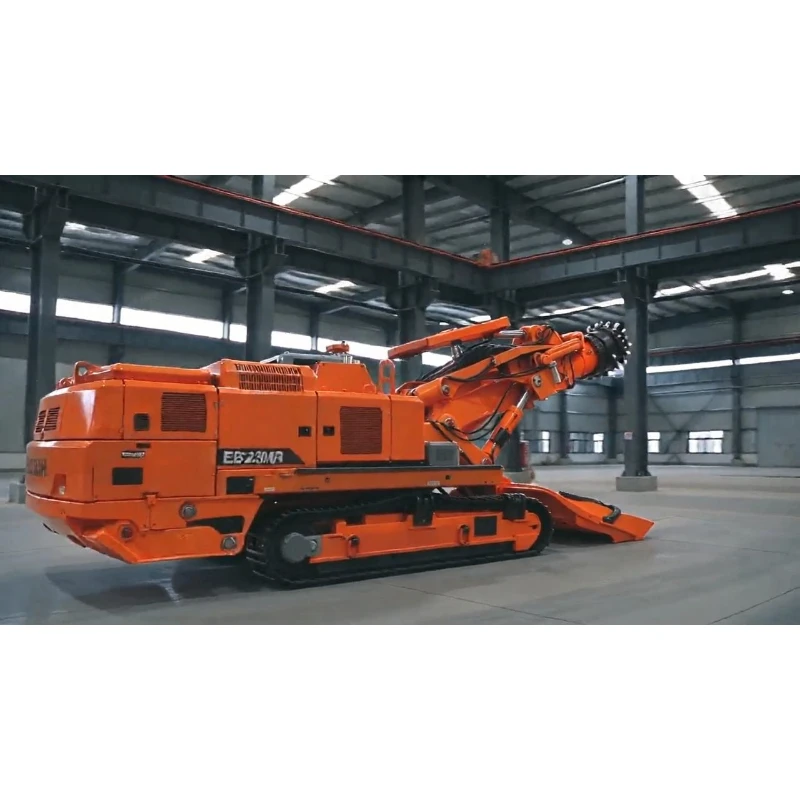

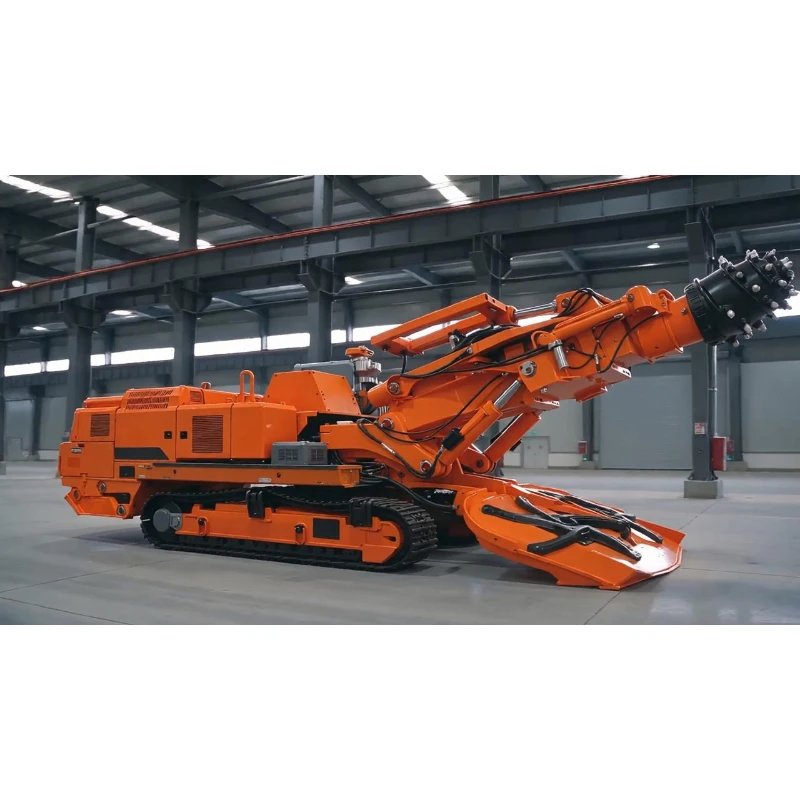

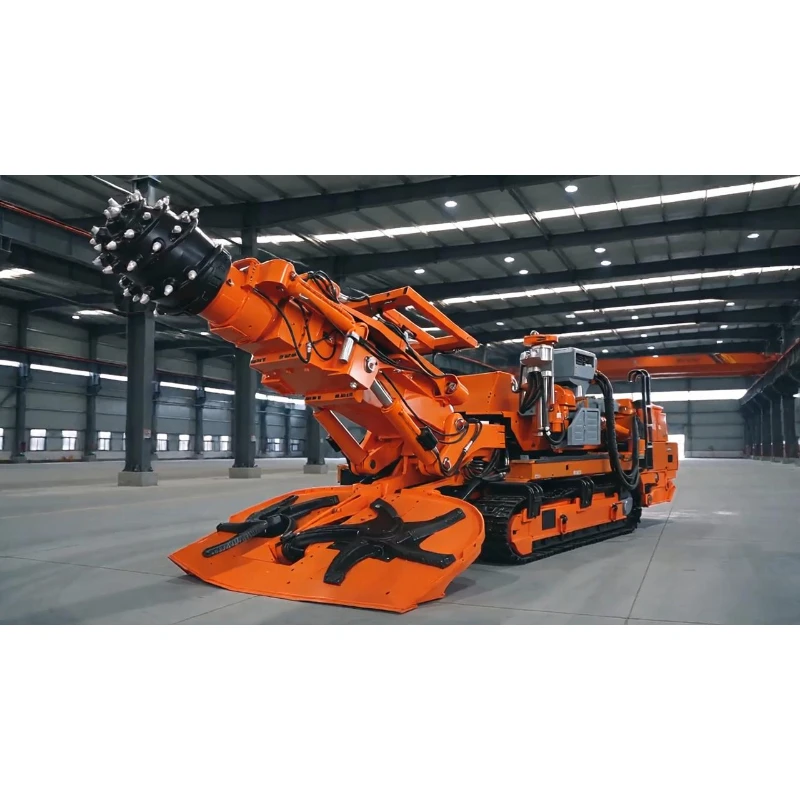

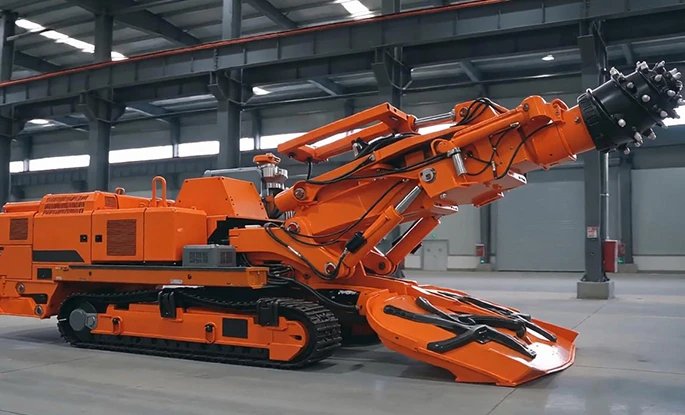

EBZ230M-2H Шахтер-болтерщик
Перфоратор EBZ230M-2H bolter miner - это интегрированная горная машина, сочетающая проходку туннелей и одновременное крепление горных пород болтами, разработанная для горных выработок с твердым покрытием и проектов строительства дорог повышенной опасности по всему миру. Оснащенный двухрежимным режущим двигателем мощностью 230 кВт/135 кВт, он режет породу с прочностью на одноосное сжатие до 90 МПа и обеспечивает сбалансированную производительность и экономичность при обычных условиях работы в твердых породах с давлением 65 МПа.
Перфоратор EBZ230M-2H bolter miner - это интегрированная горная машина, сочетающая проходку туннелей и одновременное крепление горных пород болтами, разработанная для горных выработок с твердым покрытием и проектов строительства дорог повышенной опасности по всему миру. Оснащенный двухрежимным режущим двигателем мощностью 230 кВт/135 кВт, он режет породу с прочностью на одноосное сжатие до 90 МПа и обеспечивает сбалансированную производительность и экономичность при обычных условиях работы в твердых породах с давлением 65 МПа. Оснащенная двумя независимыми болтовыми узлами, машина обеспечивает крепление крыши и боковых стенок во время проходки туннеля, что позволяет исключить отдельный этап поддержки после прохождения туннеля и значительно сократить общую продолжительность строительства дорожного полотна. Модульная разъемная конструкция позволяет перевозить самый тяжелый неразъемный элемент весом до 5,2 тонн, что облегчает сегментированную подземную транспортировку. Благодаря диапазону высот крепления болтов от 3,5 до 5,1 м, он отлично подходит для строительства дорог большой протяженности, требующих строгого контроля устойчивости кровли, и эффективно справляется с твердыми слоями в качестве основного решения для параллельных работ по выемке грунта и креплению.
| Проходческий комбайн EBZ230M-2H с болтовым креплением – Основные параметры | |
| Общий вес (т) | 88 |
| Длина корпуса машины (м) | 12.28 |
| Высота корпуса машины (м) | Высота корпуса 2,2 / Горизонтальное положение режущей головки 2,6 / Максимальная точка 2,6 |
| Наружная ширина колеи (м) | 2.86 |
| Общая ширина собирающей головки (м) | 3.6 |
| Способность к восхождению (°) | ±18 |
| Вырез режущей головки (мм) | 250 |
| Вырез собирающей головки (мм) | 350 |
| Максимальная / экономичная прочность горной породы на одноосное сжатие (МПа) | 90 / 65 |
| Опорное давление на грунт (МПа) | 0.17 |
| Мощность режущего двигателя (кВт) | 230 / 135 |
| Скорость режущей головки (об/мин) / ход (мм) | 46 / 23 / 700 |
| Мощность двигателя масляного насоса (кВт) | 132 |
| Подача напряжения | AC1140V – 50 Гц |
| Высота крепления болтов (м) | 3.5 – 5.1 |
| Ширина крепления болтов (м) | 4.5 – 6.1 |
| Количество болтеров | 2 |
| Момент затяжки затвора (Н·м) | 350 |
| Номинальная частота вращения болтера (об/мин) | 500 |
| Площадь опоры (м2) | 4.2 |
| Опорное усилие (кН) | 30 |
| Максимальные размеры неразъемной детали (м) | Передняя основная рама: 2,4 × 1,38 × 1,27 Задняя основная рама: 2,37 × 1,4 × 1,45 Передний желоб: 2,8 × 0,74 × 0,68 Задняя опорная рама: 3,0 × 1,62 × 1,47 |
| Максимальный вес неразъемной детали (т) | 5.2 |
Параллельные земляные работы и крепление болтов сокращают общий график строительства
Сдвоенные анкерные установки выполняют анкеровку синхронно с проходкой туннеля, что сокращает время на вскрытие пустой кровли и снижает риск обрушения окружающих пород. По сравнению с отдельными парками проходческих комбайнов и болтеров, это значительно сокращает общую продолжительность проекта. Благодаря крутящему моменту 350 Н·м, номинальной скорости вращения 500 об/мин, площади опоры с одним кругом 4,2 ㎡ и опорному усилию 30 КН система крепления болтов обеспечивает прочное и надежное армирование для долговременной устойчивости дорожного полотна.
Режимы резания с двойной мощностью для гибкой адаптации к твердым породам
Режим высокой мощности 230 кВт позволяет работать со сверхтвердыми пластами, в то время как режим мощностью 135 кВт экономит энергию в обычных условиях эксплуатации. Две скорости вращения - 46 и 23 об/мин - и телескопический ход резания диаметром 700 мм уменьшают заклинивание при работе с прослоями твердых пород и окружающими породами неровной формы, позволяя операторам регулировать ритм резания в соответствии со свойствами пластов в режиме реального времени.
Прочная ходовая часть для стабильной передвижения по пересеченной местности под землей
88-тонная машина равномерно распределяет вес по гусеницам шириной 2,86 м, поддерживая давление на грунт 0,17 МПа, что обеспечивает отличную защиту от скольжения и проседания. Возможность уклона ±18° в сочетании с глубиной выгребания грунта режущей головкой 250 мм и пластиной-лопаткой 350 мм обеспечивают непрерывную очистку поверхности пола для плавного перемещения по склонам и неровному грунту. Лопата шириной 3,6 м собирает грязь на большой площади, обеспечивая высокую производительность при резке и сводя к минимуму время простоя, связанное с засорением.
Широкий диапазон параметров крепления болтов для обеспечения совместимости с многосекционным дорожным полотном
Высота крепления болтов составляет 3,5–5,1 м, а ширина – 4,5-6,1 м, что позволяет использовать их на дорогах среднего и большого пролета. Два болтера одновременно укрепляют крышу и боковые стенки, что позволяет использовать их как на основных транспортных магистралях, так и на обратных воздушных магистралях различных размеров поперечного сечения.
Модульная раздельная транспортировка для удобного использования в шахтах по всему миру
Отдельные компоненты, включая переднюю раму, заднюю раму, передний конвейер и заднюю опорную раму, могут поставляться отдельно; максимальный вес одного компонента в 5,2 тонны подходит для узких подземных транспортных проходов. Двигатель масляного насоса мощностью 132 кВт работает от общепринятого в мире источника питания для шахт переменного тока напряжением 1140 В-50 Гц, обеспечивая стабильную длительную работу при полной нагрузке, низкую частоту отказов и простоту обслуживания на месте для зарубежных шахтных площадок.
