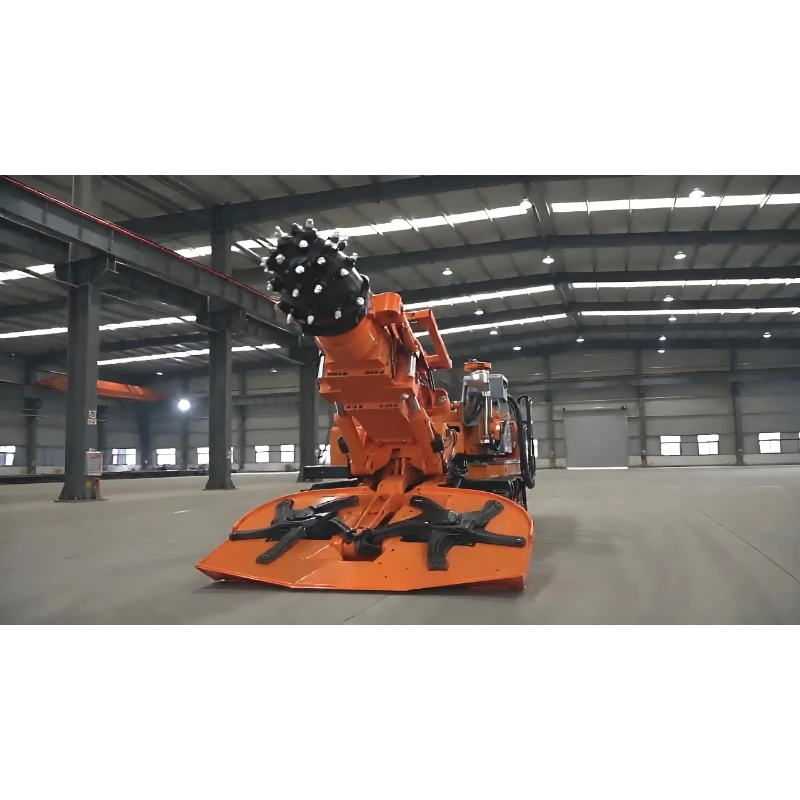

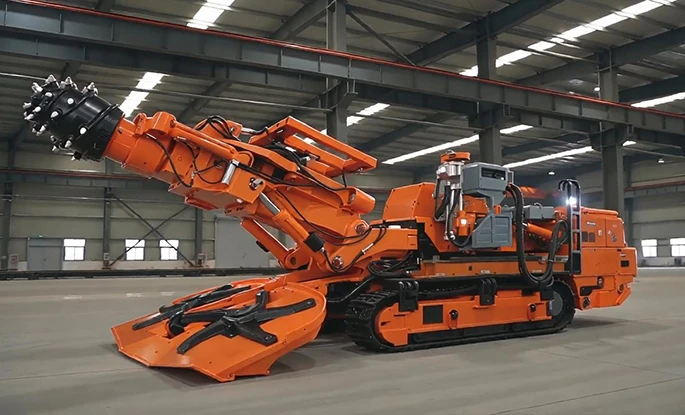

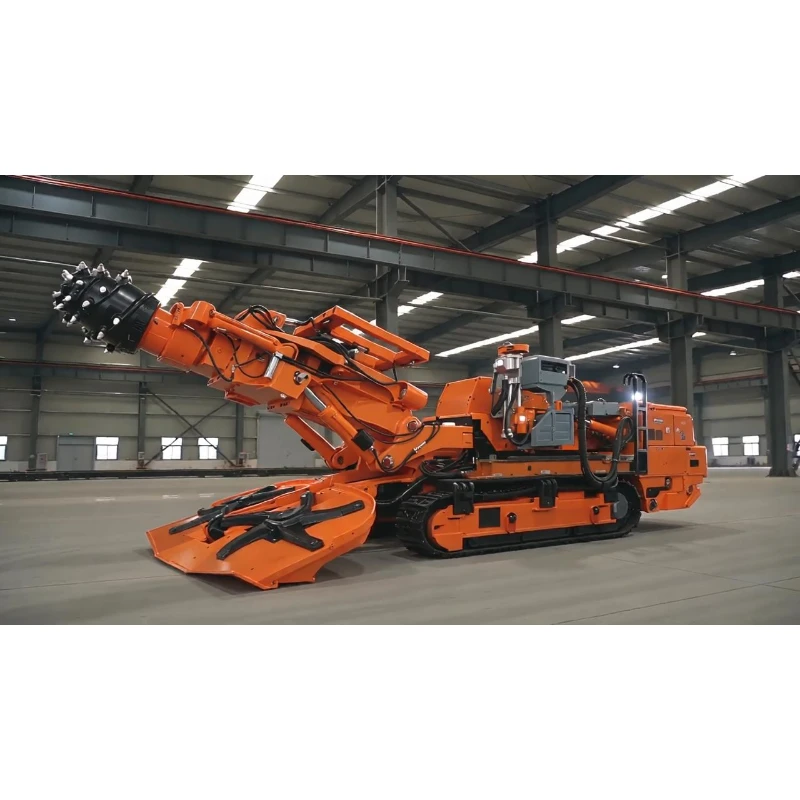

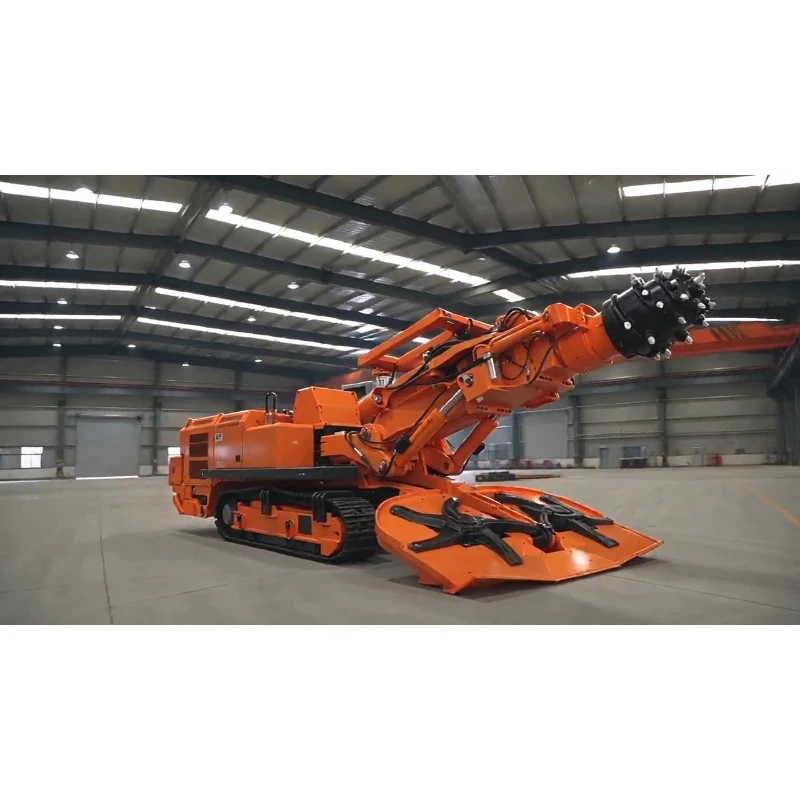

EBZ200M-2H Шахтер-болтерщик
Проходчик EBZ200M‑2H bolter представляет собой стандартную интегрированную установку для проходки туннелей и крепления анкеров большой мощности, которая сочетает в себе резку породы, транспортировку пустой породы и синхронное крепление анкеров. Оснащенный режущим двигателем двойной мощности и режущей головкой с телескопическим ходом 700 мм, он разрушает породу с прочностью на одноосное сжатие до 85 МПа и обеспечивает экономичную работу при давлении 60 МПа.
Проходчик EBZ200M‑2H bolter представляет собой стандартную интегрированную установку для проходки туннелей и крепления анкеров большой мощности, которая сочетает в себе резку породы, транспортировку пустой породы и синхронное крепление анкеров. Оснащенный режущим двигателем двойной мощности и режущей головкой с телескопическим ходом 700 мм, он разрушает породу с прочностью на одноосное сжатие до 85 МПа и обеспечивает экономичную работу при давлении 60 МПа. Его стандартная высота корпуса подходит для дорог с нормальным дорожным просветом. Модульная конструкция с разделением на сегменты облегчает подземную транспортировку. Двойные болтовые опоры обеспечивают параллельную выемку грунта и установку анкеров. Благодаря достаточному запасу хода и надежному креплению к окружающим породам, он эффективно работает в среднетвердых слоях с обычным поперечным сечением дорожного полотна. Для работы в условиях низких пластов клиенты могут выбрать наш низкопрофильный вариант забойного устройства EBZ200M‑2H с болтовым креплением.
| Проходческий комбайн EBZ200M-2H с болтовым креплением – Основные параметры | |
| Общий вес (т) | 87 |
| Длина корпуса машины (м) | 12.28 |
| Высота корпуса машины (м) | Высота корпуса 2,2 / Горизонтальное положение режущей головки 2,6 / Максимальная точка 2,6 |
| Наружная ширина колеи (м) | 2.86 |
| Общая ширина собирающей головки (м) | 3.6 |
| Способность к восхождению (°) | ±18 |
| Вырез режущей головки (мм) | 250 |
| Вырез собирающей головки (мм) | 350 |
| Максимальная / экономичная прочность горной породы на одноосное сжатие (МПа) | 85 / 60 |
| Опорное давление на грунт (МПа) | 0.17 |
| Мощность режущего двигателя (кВт) | 200 / 110 |
| Скорость режущей головки (об/мин) / ход (мм) | 46 / 23 / 700 |
| Мощность двигателя масляного насоса (кВт) | 132 |
| Подача напряжения | AC1140V – 50 Гц |
| Высота крепления болтов (м) | 3.5 – 5.1 |
| Ширина крепления болтов (м) | 4.5 – 6.1 |
| Количество болтеров | 2 |
| Момент затяжки затвора (Н·м) | 350 |
| Номинальная частота вращения болтера (об/мин) | 500 |
| Площадь опоры (м2) | 4.2 |
| Опорное усилие (кН) | 30 |
| Максимальные размеры неразъемной детали (м) | Передняя основная рама: 2,4 × 1,38 × 1,27 Задняя основная рама: 2,37 × 1,4 × 1,45 Передний желоб: 2,8 × 0,74 × 0,68 Задняя опорная рама: 3,0 × 1,62 × 1,47 |
| Максимальный вес неразъемной детали (т) | 5.2 |
Мощная двухскоростная режущая головка со сверхдлинным телескопическим ходом для превосходной обработки твердых пород
Двухступенчатый режущий двигатель (200 кВт /110 кВт) работает со скоростью 46 об/мин и 23 об/мин. Телескопический ход 700 мм обеспечивает возможность формирования профиля и максимальную прочность породы на 85 МПа. При типичном давлении в пласте 60 МПа он обеспечивает стабильное энергопотребление и высокую скорость продвижения; длинный телескопический ход гибко формирует контуры дорожного полотна, обеспечивая более гладкую поверхность.
Стандартные размеры кузова для обычных дорог и стабильной адаптации к пересеченной местности
Машина весом 87 т и общей длиной 12,28 м имеет высоту 2,2 м при максимальной рабочей высоте 2,6 м. Гусеницы шириной 2,86 м распределяют вес при давлении на грунт 0,17 МПа, обеспечивая отличную защиту от погружения, а подъемная способность ±18° надежно преодолевает неровности подземного рельефа.
Параллельная выемка грунта и установка анкеров с широким охватом опор для повышения безопасности
Два сверла для сверления болтов обеспечивают крутящий момент 350 Н·м при 500 оборотах в минуту и усилие крепления 30 КН в каждой точке. Высота опоры составляет 3,5–5,1 м, ширина опоры – 4,5-6,1 м, площадь опоры - 4,2 м2. Установка анкеров выполняется одновременно с проходкой туннеля, что позволяет избежать простоев при перемещении и быстро стабилизировать окружающую породу от риска обрушения.
Широкая лопатка для эффективного сбора материала и бесперебойной выгрузки
Экскаваторная плита шириной 3,6 м и глубиной выгребания 350 мм тщательно собирает низкорасположенную породу и предотвращает ее засорение даже в условиях густой породы, что соответствует интенсивному ритму проходки туннелей для непрерывного удаления мусора.
Удобная раздельная транспортировка и совместимый с шахтами источник питания для работы в течение длительной смены
Самый тяжелый неразъемный элемент весит всего 5,2 тонны; четыре сегментированных узла после разделения легко проходят стандартные подземные маршруты транспортировки. Двигатель масляного насоса мощностью 132 кВт идеально сочетается с системой резки. Потребляемая мощность 1140 В переменного тока частотой 50 Гц соответствует общепринятым стандартам угольных шахт, обеспечивая низкую частоту отказов и простоту технического обслуживания в течение длительных непрерывных смен.
