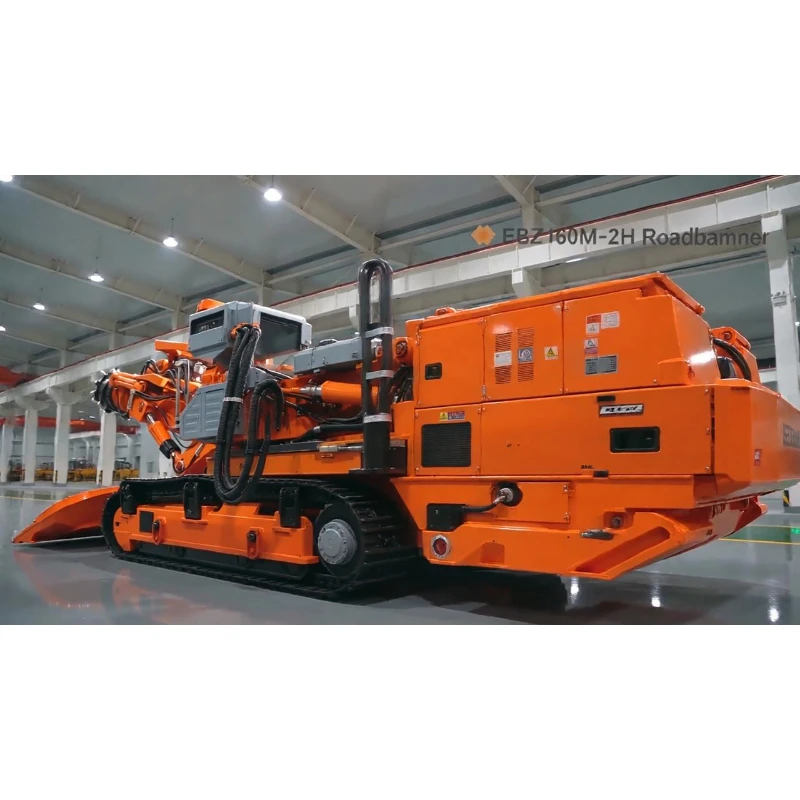

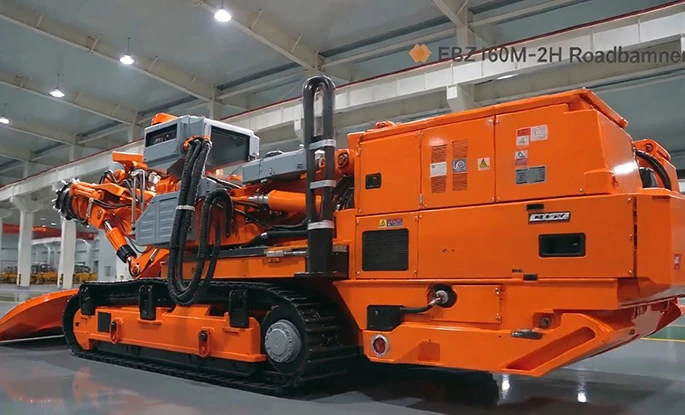

EBZ160M-2H Шахтер-болтерщик

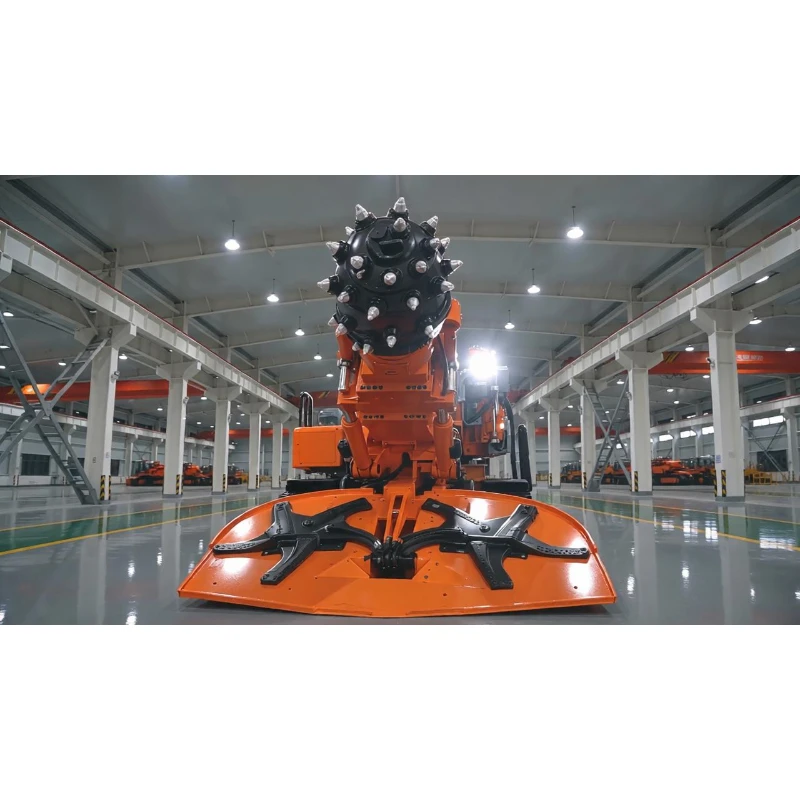

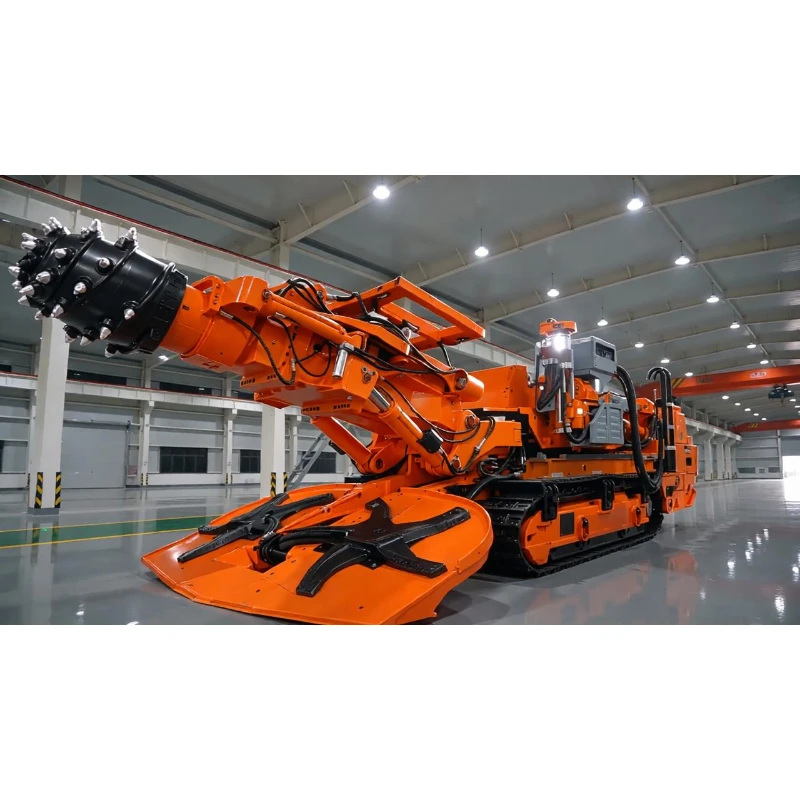

Забойный комбайн EBZ160M-2H представляет собой интегрированную машину средней грузоподъемности для проходки туннелей и анкеровки. Он объединяет в одном устройстве проходку дорожного полотна, транспортировку материала и крепление болтов, что исключает повторную передислокацию оборудования на стройплощадку при строительстве угольных шахт среднего размера. Оснащенный телескопическим режущим устройством диаметром 550 мм и двумя болтами, он обеспечивает параллельную выемку грунта и опору.
Забойный комбайн EBZ160M-2H представляет собой интегрированную машину средней грузоподъемности для проходки туннелей и анкеровки. Он объединяет в одном устройстве проходку дорожного полотна, транспортировку материала и крепление болтов, что исключает повторную передислокацию оборудования на стройплощадку при строительстве угольных шахт среднего размера. Оснащенный телескопическим режущим устройством диаметром 550 мм и двумя крепежными элементами, он обеспечивает параллельную выемку грунта и опору. Модульная конструкция облегчает транспортировку и сборку под землей. Двухступенчатая система питания и источник питания с двойным напряжением подходят для обычной разработки пластов пород средней твердости и служат основной машиной для эффективного параллельного процесса проходки туннелей и крепи.
| Проходческий комбайн EBZ160M-2H с болтовым креплением – Основные параметры | |
| Общий вес (т) | 61 |
| Длина корпуса машины (м) | 11.05 |
| Высота корпуса машины (м) | Высота корпуса 2,1 / Горизонтальная высота режущей головки 1,97 / Максимальная точка 2,5 |
| Наружная ширина колеи (м) | 2.52 |
| Общая ширина собирающей головки (м) | 3.2 |
| Способность к восхождению (°) | ±18 |
| Вырез режущей головки (мм) | 220 |
| Вырез собирающей головки (мм) | 300 |
| Максимальная / экономичная прочность горной породы на одноосное сжатие (МПа) | ≤70 / ≤50 |
| Опорное давление на грунт (МПа) | 0.16 |
| Мощность режущего двигателя (кВт) | 160 / 100 |
| Скорость режущей головки (об/мин) / ход (мм) | 48 / 24 / 550 |
| Мощность двигателя масляного насоса (кВт) | 110 |
| Подача напряжения | AC1140/660 В – 50 Гц |
| Высота крепления болтов (м) | 3.0 – 4.45 |
| Ширина крепления болтов (м) | 4.0 – 5.5 |
| Количество болтеров | 2 |
| Момент затяжки затвора (Н·м) | 300 |
| Номинальная частота вращения болтера (об/мин) | 500 |
| Площадь опоры (м2) | 4.2 |
| Опорное усилие (кН) | 30 |
| Максимальные размеры неразъемной детали (м) | Основная рама: 3,38 × 1,2 × 1,4 Передний желоб: 3,9 × 0,6 × 0,64 Задняя опорная рама: 2,8 × 1,39 × 0,94 |
| Максимальный вес неразъемной детали (т) | 5.8 |
Интегрированная прокладка туннелей и крепление болтами для повышения эффективности
Для одновременного выполнения земляных работ и установки анкеров на одной машине устанавливаются два буровых станка. Высота опоры составляет 3,0–4,45 м, ширина опоры – 4,0-5,5 м, площадь опоры - 4,2 м2. Это сокращает время простоя, вызванное использованием отдельного оборудования для прокладки туннелей и крепления болтов, что значительно сокращает циклы формирования дорожного полотна.
Двухступенчатая передача для универсальной геологической адаптации
Режущий двигатель с двумя настройками (160 кВт /100 кВт) работает с двумя скоростями вращения (48 об/мин, 24 об/мин) и телескопическим ходом 550 мм. Он обеспечивает прочность породы на одноосное сжатие до 70 МПа и экономичную работу при 50 МПа, хорошо адаптируясь как к мягким, так и к среднетвердым слоям.
Надежная мобильность на сложном подземном рельефе
При общей массе 61 т и ширине гусеницы 2,52 м давление на грунт 0,16 МПа снижает риск провала. При подъеме на высоту ±18° можно преодолевать волнообразные туннели. Лопата шириной 3,2 м эффективно собирает грязь и предотвращает накопление материала.
Профессиональное крепление болтов для обеспечения безопасности дорожного движения
Каждое анкерное сверло обеспечивает крутящий момент 300 Н·м при 500 оборотах в минуту и усилие опоры 30 КН на точку крепления. Прочная арматура стабилизирует окружающую породу и снижает опасность обрушения, что соответствует строгим требованиям безопасности в шахте.
Удобная доставка и глобальная энергетическая совместимость
Самый тяжелый неразъемный элемент весит всего 5,8 тонны, что позволяет легко транспортировать его отдельно и монтировать под землей. Вход с двойным напряжением (1140 В переменного тока / 660 В переменного тока) соответствует мировым стандартам электроснабжения шахт. Двигатель масляного насоса мощностью 110 кВт идеально сочетается с системой резки, обеспечивая стабильную непрерывную работу в течение длительного времени.
