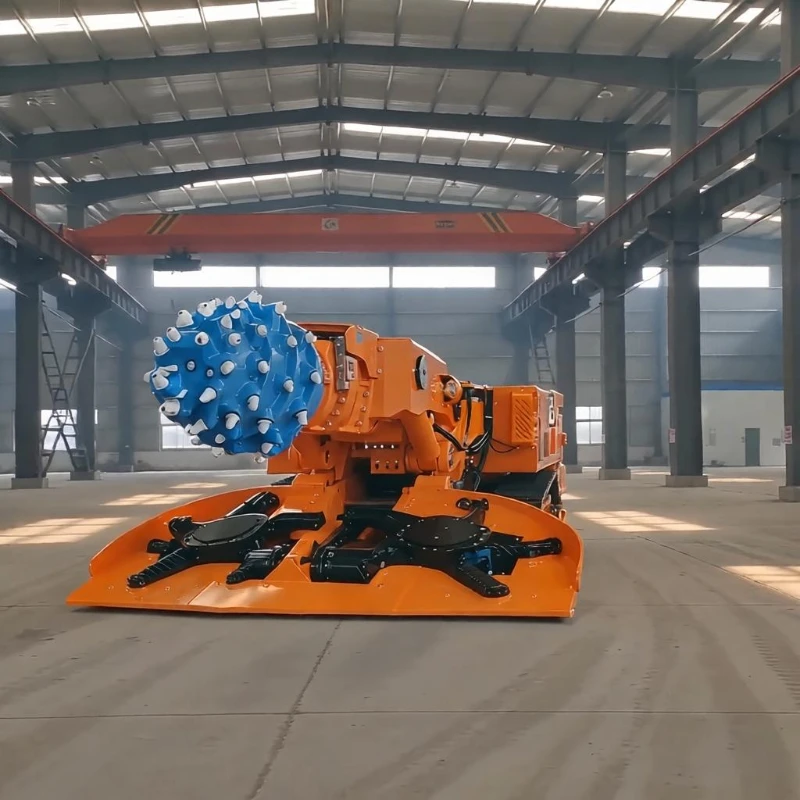

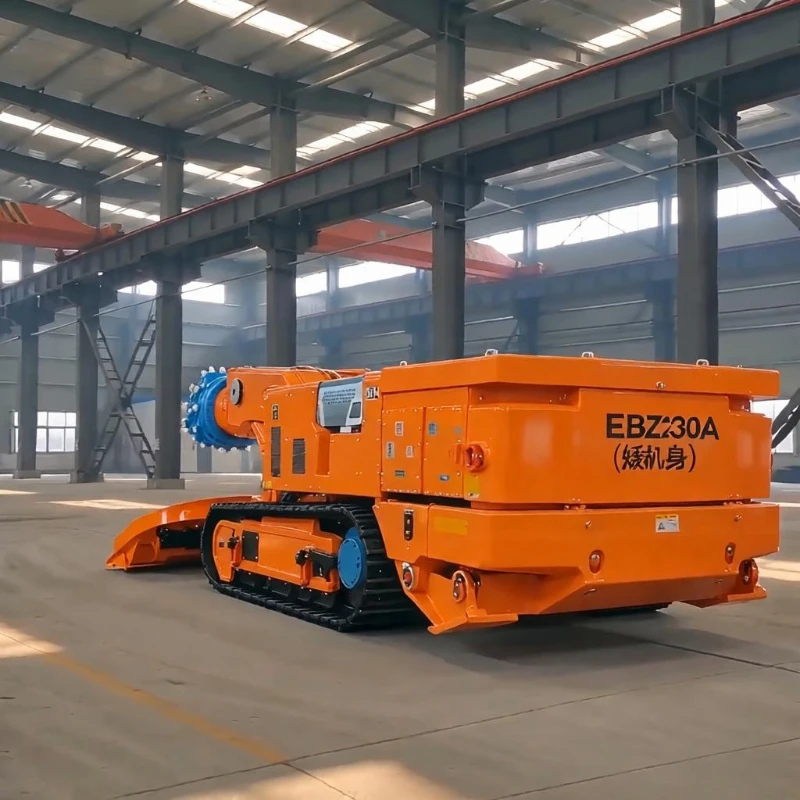

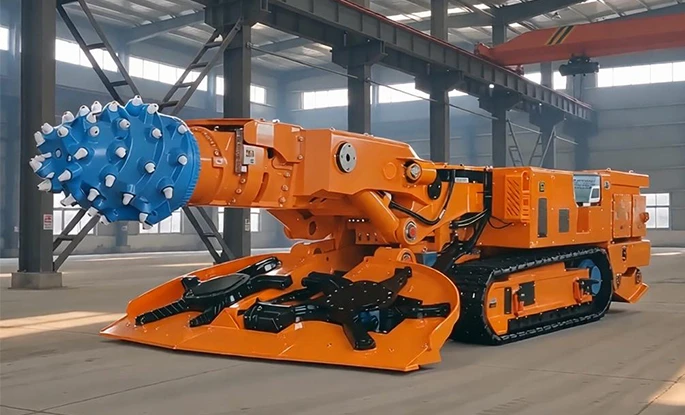

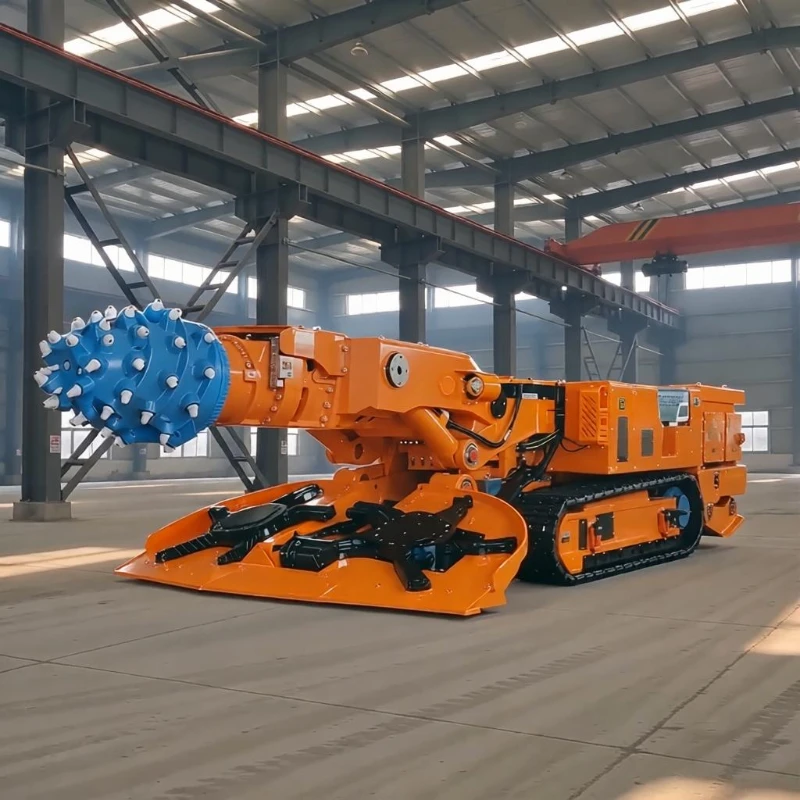

EBZ230A Низкопрофильный проходческий комбайн стрелового типа
Низкопрофильный проходческий комбайн стрелового типа EBZ230A - это мощное проходческое оборудование, созданное для глобальных горных работ, оптимизированное для работы с тонкими угольными пластами, туннелями с малой проходимостью и сложными шахтами с частыми прослоями твердых пород. Он решает распространенные проблемы при добыче полезных ископаемых, включая ограниченное вертикальное рабочее пространство, высокую устойчивость к резанию твердых пород и труднодоступные забои для стандартных проходческих комбайнов.
Низкопрофильный проходческий комбайн стрелового типа EBZ230A - это мощное проходческое оборудование, созданное для глобальных горных работ, оптимизированное для работы с тонкими угольными пластами, туннелями с малой проходимостью и сложными шахтами с частыми прослоями твердых пород. Она решает распространенные проблемы при добыче полезных ископаемых, включая ограниченное вертикальное рабочее пространство, высокую устойчивость к резанию твердых пород и труднодоступные забои для стандартных проходческих комбайнов. Эта машина имеет оптимизированную конструкцию с низкой высотой, но при этом обеспечивает высокую производительность резания в 230 кВт. Он надежно режет породу с прочностью на сжатие до 90 МПа и обеспечивает превосходную производительность и экономичность при обычных условиях работы в твердых породах с давлением 65 МПа. Благодаря жесткой компактной раме и модульной раздельной сборке, он хорошо подходит для работы в ограниченных рабочих зонах, на дорогах малого сечения и при разработке твердых пластов, выступая в качестве основной рабочей лошадки для быстрой проходки туннелей в шахтах с тонким залеганием угля и твердых пород по всему миру.
| Гусеничный комбайн EBZ230A (низкопрофильный) - Основные параметры | |
| Общий вес (т) | 71 |
| Длина корпуса машины (м) | 10.5 |
| Высота корпуса машины (м) | Защитная пластина 1,65 / Горизонтальная режущая головка 1,85 |
| Наружная ширина колеи (м) | 2.7 |
| Общая ширина собирающей головки (м) | 3.2 |
| Установочная высота среза (м) | 2.2 – 4.3 |
| Установочная ширина пропила (м) | 3.6 – 5.6 |
| Площадь среза (м2) | 7.9 – 24 |
| Способность к восхождению (°) | ±18 |
| Вырез режущей головки (мм) | 250 |
| Вырез собирающей головки (мм) | 350 |
| Максимальная / экономичная прочность горной породы на одноосное сжатие (МПа) | 90 / 65 |
| Опорное давление на грунт (МПа) | 0.17 |
| Мощность режущего двигателя (кВт) | 230 |
| Скорость вращения режущей головки (об/мин) | 37 |
| Мощность двигателя масляного насоса (кВт) | 132 |
| Подача напряжения | AC1140V – 50 Гц |
| Максимальные размеры неразъемной детали (м) | Основная рама: 3,76 × 1,4 × 1,41 (может быть разделена) Передний желоб: 4,05 × 0,71 × 0,64 Задняя опорная рама: 2,64 × 1,46 × 1,35 |
| Максимальный вес неразъемной детали (т) | 7.9 |
Специально разработанная низкопрофильная конструкция обеспечивает исключительную адаптируемость к условиям эксплуатации с малым количеством швов. Высота покрытия ограничена всего 1,65 м, оно специально разработано для дорог с ограниченной высотой. Он надежно работает в забоях с низким дорожным просветом, где не могут работать обычные большегрузные комбайны, обеспечивая гибкое рулевое управление и плавный проезд в узких подземных туннелях.
Мощный режущий инструмент для резки твердых пород обеспечивает стабильную работу в сложных пластах. Оснащен режущим двигателем мощностью 230 кВт с высоким крутящим моментом и достаточным запасом хода. Он предотвращает заедание при ударе о прослойки твердых пород и плотные окружающие породы. Он позволяет быстро прокладывать обычные туннели в скалах средней твердости, а также выполнять прорывные работы в местных скальных образованиях высокой прочности.
Превосходная приспособляемость к грунту под землей обеспечивает стабильное передвижение. Расширенные гусеничные полотна равномерно распределяют нагрузку на машину за счет оптимизированного давления на грунт, обеспечивая отличную защиту от скольжения и проседания. Возможность подъема на высоту ±18° в сочетании с достаточной глубиной поддона эффективно удаляют грязь и мусор с пола, сохраняя ровные траектории движения во время работы.
Широкий захват для сбора мусора для непрерывных циклов проходки туннелей. Лопата шириной 3,2 м закрывает большие зоны сбора для высокоэффективного сбора мусора. Она позволяет избежать засорения при больших нагрузках на пустую породу и обеспечивает высокую мощность резки, что значительно сокращает время простоя, вызванное засорением материала.
Простая транспортировка в разобранном виде и широкая совместимость с шахтами. Конструкция разъемной рамы позволяет выдерживать максимальный вес одного неразъемного элемента при транспортировке по узким подземным путям. Совместимый со стандартным источником питания mine AC1140V, он обеспечивает длительную работу при полной нагрузке с низкой частотой отказов и простым ежедневным обслуживанием.
