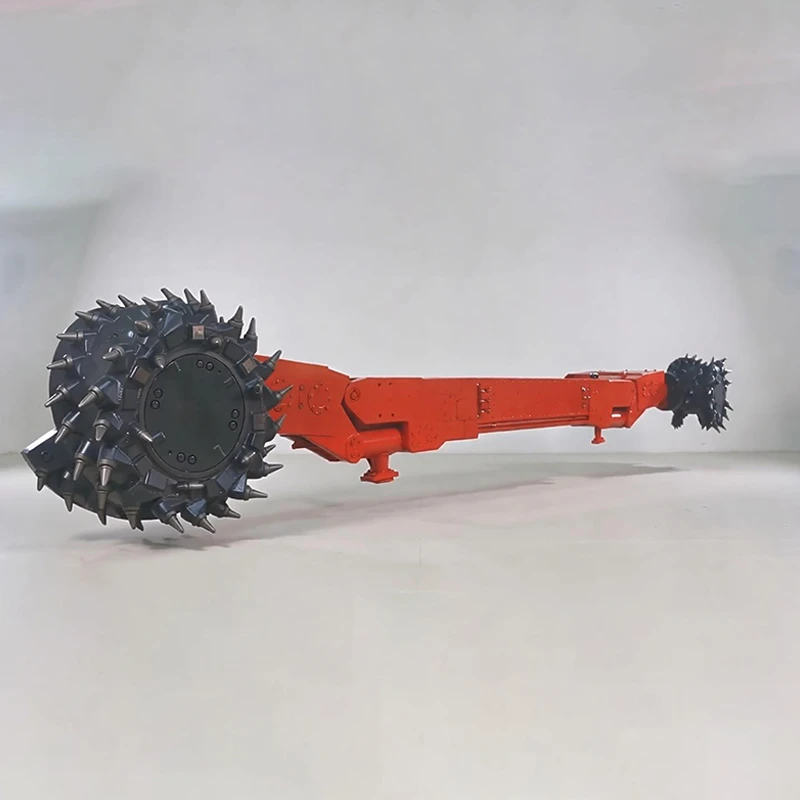

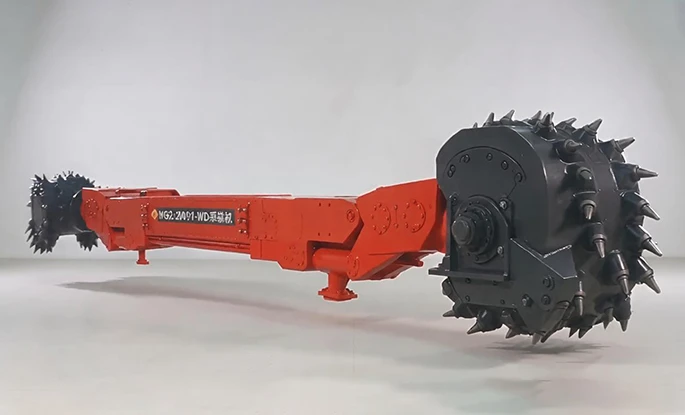

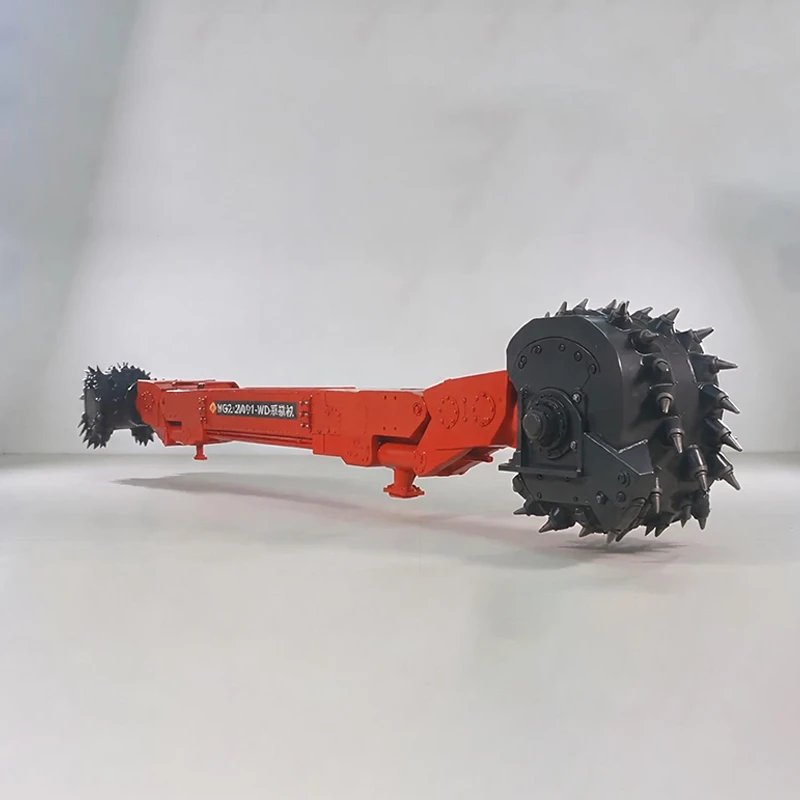

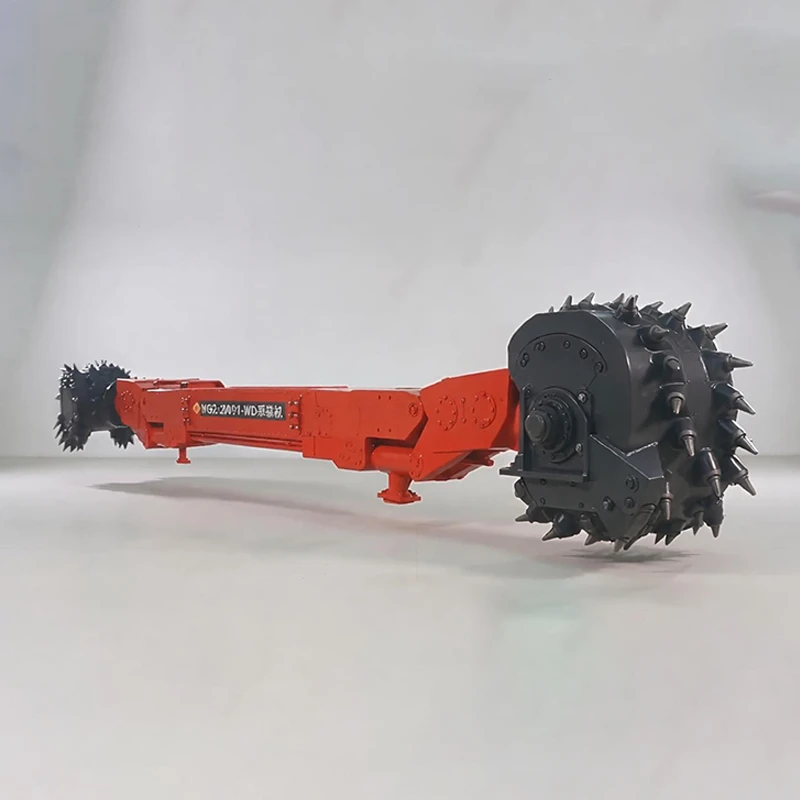

Электрические ножницы переменного тока серии MG2×200/910-WD Подъемные электрические комбайны переменного тока
Подъемные комбайны переменного тока серии MG2×200/910-WD являются основным оборудованием для полностью механизированной разработки угольных пластов средней мощности. Линейка продуктов также включает MG2×160/740-WD и MG2×125/600-WD, доступные в низкопрофильном и высокопрофильном исполнении для горных работ различной высоты. Флагманская модель MG2×200/910-WD обеспечивает высоту выемки 1,4–2,7 м (низкопрофильная) и 1,4-3,0 м (высокопрофильная) для угольных забоев средней мощности.
Подъемные комбайны переменного тока серии MG2×200/910-WD являются основным оборудованием для полностью механизированной разработки угольных пластов средней мощности. Линейка продуктов также включает MG2×160/740-WD и MG2×125/600-WD, доступные в низкопрофильном и высокопрофильном исполнении для горных работ различной высоты. Флагманская модель MG2×200/910-WD обеспечивает высоту выемки 1,4–2,7 м (низкопрофильная) и 1,4-3,0 м (высокопрофильная) для угольных забоев средней мощности. Установленная мощность достигает 910 кВт, скорость перемещения колеблется в диапазоне 0-8,9 м/мин, а усилие перемещения достигает 522 кН. Благодаря встроенному частотно-регулируемому приводу переменного тока и реечной передаче машина работает плавно и справляется с рабочими наклонами до 45°. Три диаметра барабана (1300/1400/1600 мм) и две глубины измельчения (630 мм / 800 мм) являются дополнительными; скорость вращения барабана составляет 51 об/мин, а глубина выгрузки достигает 290 мм при установке барабанов диаметром 1400 мм, что обеспечивает высокую эффективность измельчения и загрузки угля.Машина совместима с шахтными источниками питания напряжением 1140 В и 3300 В, весит около 41 тонны и без проблем работает со скребковыми конвейерами SGZ730, SGZ764 и SGZ800. Высота низкопрофильной рамы составляет всего 855 мм, а высота прохода для угля достаточна для предотвращения завалов, что делает ее идеальной для крупномасштабной добычи полезных ископаемых в наклонных угольных пластах и забоях переменной высоты.
| Технические характеристики угледобывающих машин серии MG2×200/910 - WD | ||
| Модель | MG2×160/740-WD MG2×125/600-WD |
MG2×200/910-WD |
| Высота выемки (м) | Dwarf 1,3~2,6 | Dwarf 1,4~2,7 |
| Высокопрочный тип 1,4~2,8 | Высокопроизводительный тип 1,4~3,0 | |
| Высота рабочей поверхности (мм) | Dwarf 855 | |
| Высокопроизводительная 1050 | ||
| Высота прохода для угля (мм) | Dwarf 295 | |
| Высокопроизводительная 490 | ||
| Регулируемый угол наклона (°) | ≤45° | |
| Установленная мощность (кВт) | 740=(2×2×160+2×40+20) 600=(2×2×125+2×40+20) |
910=(2×2×200+2×45+20) |
| Скорость тяги (м/мин) | 0~8.3 | 0~8.9 |
| Тяговое усилие (кН) | 497 | 522 |
| Способ регулировки скорости | Бортовой регулятор скорости переменного тока с регулируемой частотой вращения | |
| Способ тяги | Тип зубчатого колеса и штифта | |
| Расстояние между центрами поворота коромысла (мм) | 7530 | |
| Длина коромысла (мм) | 2134 | 2318 |
| Диаметр барабана (мм) | 1250;1400 | 1300;1400;1600 |
| Глубина среза (мм) | 630;800 | |
| Скорость вращения ролика (об/мин) | 53 | 51 |
| Диаметр отверстия под ролик (мм) | 230 (ролик φ1250) | 290 (ролик φ1400) |
| Напряжение питания (В) | 1140 или 3300 | |
| Общий вес (т) | Приблизительно 38 | Приблизительно 41 |
| Вспомогательный транспортный самолет | SGZ730;SGZ764;SGZ800 | |
Множество моделей для гибкого регулирования высоты горных выработок
Три варианта станков с низкопрофильными и высокопрофильными рамами обеспечивают высоту выработок от 1,3 до 3,0 м для тонких пластов и пластов средней толщины. Низкопрофильные агрегаты подходят для узких забоев, в то время как высокопрофильные варианты повышают производительность при обработке толстых пластов.
Высокая мощность и сильное сцепление обеспечивают стабильную работу на наклонных поверхностях
Тяговое усилие в 522 кН позволяет выдерживать наклоны до 45° без проскальзывания. Бесступенчатая регулировка частоты вращения переменного тока (0-8,9 м/мин) обеспечивает стабильную низкоскоростную резку в тонких пластах и быструю высокодоходную добычу в толстых пластах.
Настраиваемые барабаны и параметры выемки.
Дополнительные диаметры барабанов и глубина захвата в сочетании с глубиной выгрузки 290 мм позволяют очищать дно от остатков угля и сокращать работу по ручной очистке. Продуманное расположение подборщиков обеспечивает равномерную комковатость угля и плавную загрузку, что уменьшает засорение конвейера.
Компактная рама с отличной проходимостью угля
Низкопрофильная рама высотой 855 мм и высота прохода для угля 295 мм обеспечивают плавное перемещение материала в ограниченном пространстве. Дальномерный рычаг диаметром 2318 мм и межосевое расстояние поворота 7530 мм расширяют зону резания и повышают извлечение угля в углах забоя.
Широкая совместимость для эффективной координации забоя
Совместим с основными скребковыми конвейерами серии SGZ на заводе-изготовителе без масштабной реконструкции площадки; совместимость с двумя напряжениями (1140 В / 3300 В) подходит для внутренних и зарубежных шахтных электросетей, что упрощает развертывание на международном уровне.
Прочная и износостойкая конструкция, позволяющая сократить время простоя.
Реечная передача устойчива к ударам и истиранию в условиях угольных шахт с высокой нагрузкой. Разумный вес в 41 тонну обеспечивает мобильность и устойчивость, а хорошо организованные сервисные центры обеспечивают удобное плановое техническое обслуживание.
Техническая поддержка по всему циклу за рубежом.
Мы настраиваем характеристики профиля рамы и барабана в соответствии с местной толщиной шва, углом погружения и источником питания; предлагаем комплексные схемы согласования торцов, а также ввод в эксплуатацию на месте, обучение операторов и поставку оригинальных запасных частей по всему миру.
